fiil是摇滚音乐人汪峰参与创立的耳机品牌,中文名斐耳,旗下产品包括了真无线耳机系列、随身星系列颈挂式耳机、diva系列头戴式耳机、以及运动耳机系列等,产品外观设计独特特色,基于音乐蓝牙耳机定位提供优质的无线音频体验。
fiil key真无线耳机是fiil新一代产品,在外观上,同样邀请了德国da设计工作室操刀设计,轻盈机身,提供舒适无感的佩戴体验。功能配置上,搭载13mm定制镀钛振膜单元,升级蓝牙5.3芯片,支持15hz-22khz宽音域;还支持双麦智能通话降噪,双设备一键切换,拥有24小时的综合续航。
我爱音频网此前还拆解过fiil cc pro真无线降噪蓝牙耳机、fiil cc 真无线蓝牙耳机、fiil t1 真无线入耳式蓝牙耳机、fiil driifter pro颈挂式主动降噪蓝牙耳机,下面再来一起看看这款产品的详细外观设计和内部结构配置信息吧~
一、fiil key真无线耳机开箱

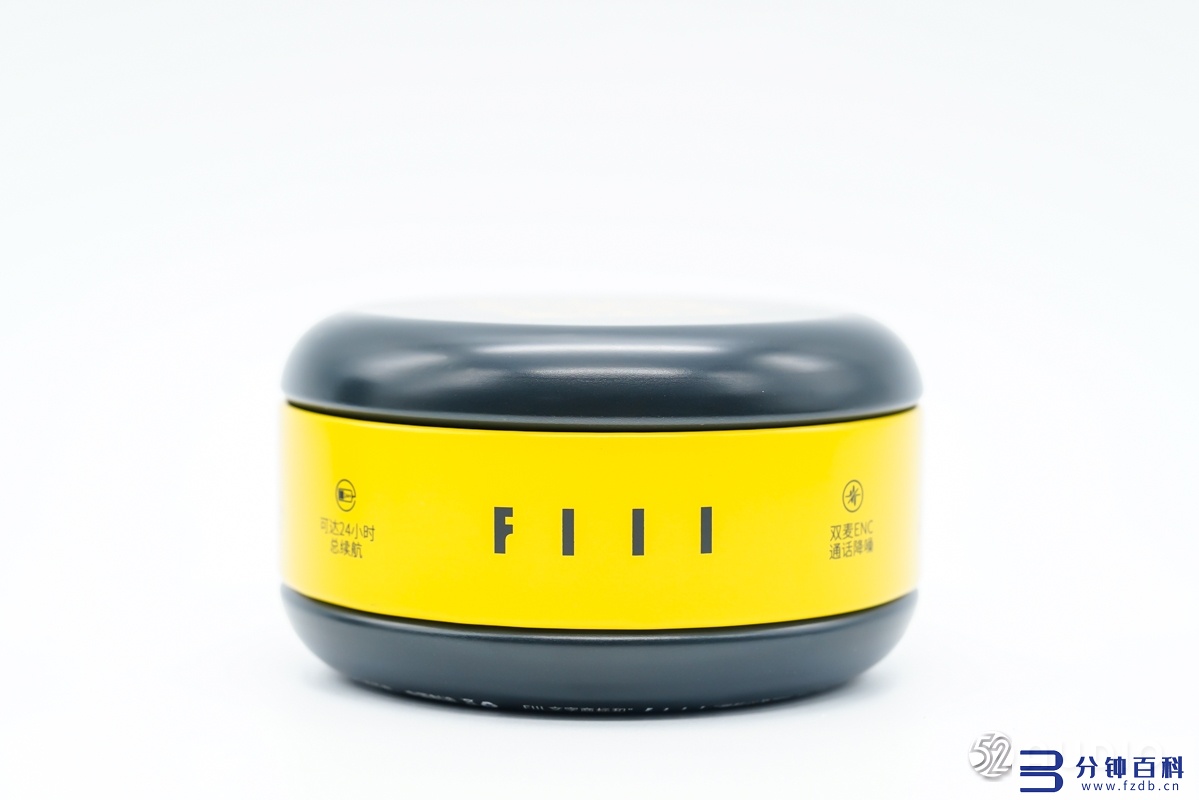

fiil key真无线耳机包装盒设计新颖,采用了圆形的全金属礼盒包装,顶部设计有“按键”图标,以及fiil品牌logo。
底部印制信息有部分参数信息,型号:f038,蓝牙版本:5.3,蓝牙距离:10m,充电输入:5v-500ma,电池容量(typ):31mah,(耳机)/430mah(充电盒),以及fiil官方商城和fiil app二维码,fiil商标介绍等。
金属礼盒四周设计有fiil品牌logo。

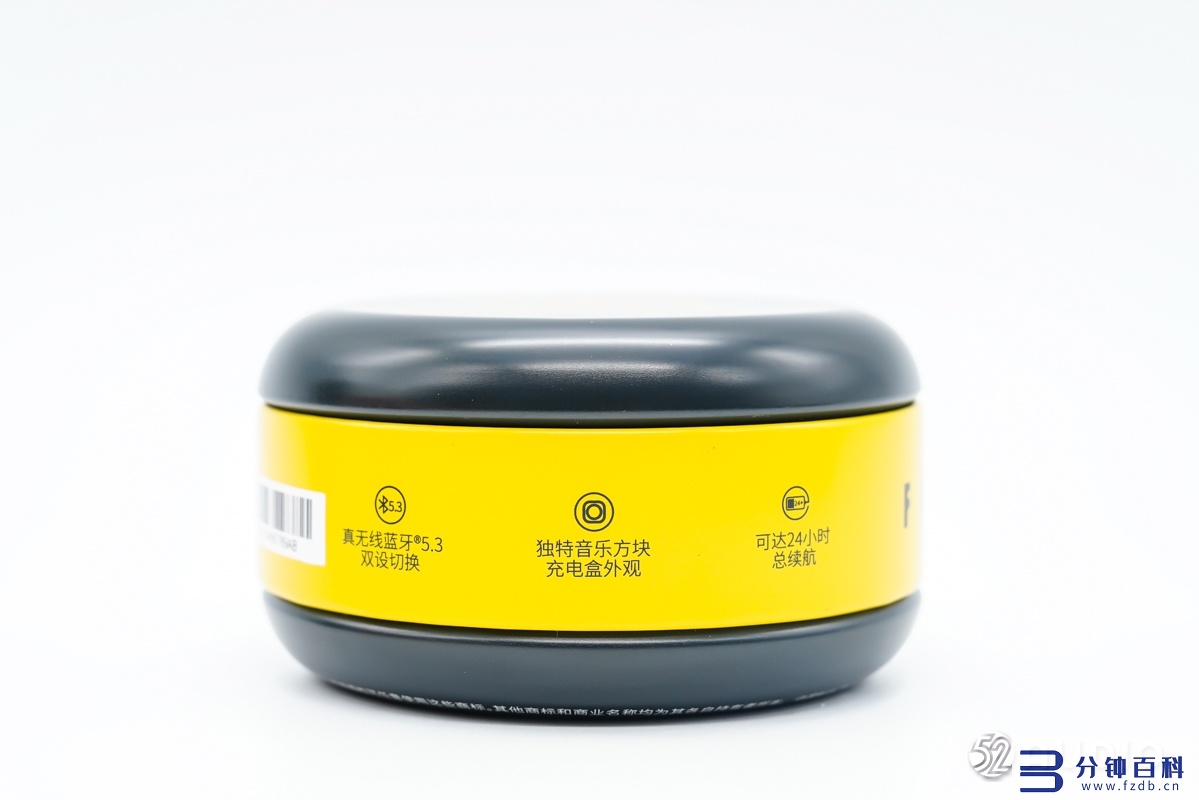

蓝牙5.3、双设备切换,独特音乐方块、充电盒外观,24小时总续航,双麦enc通话降噪,支持游戏低延迟模式,fiil app支持更多的耳机设置,耳机支持ipx4防水等产品功能特点。

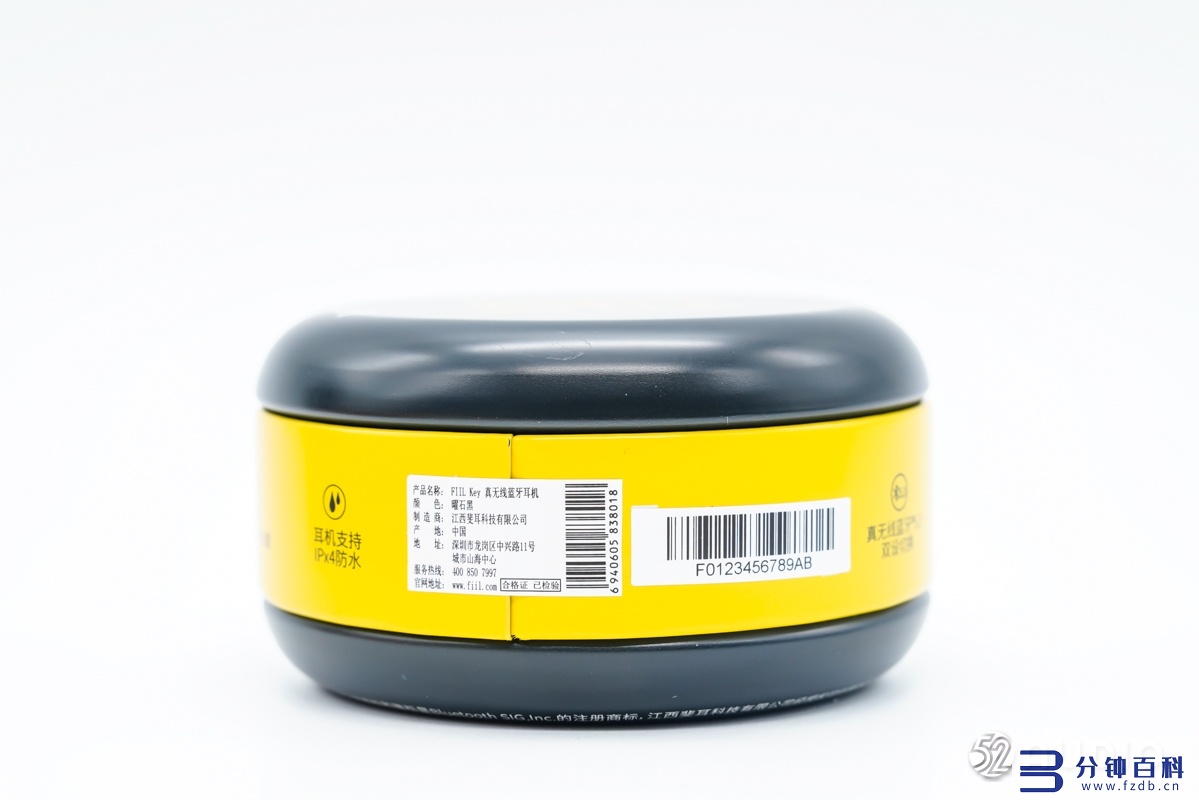

出厂标签上有产品名称:fiil key 真无线蓝牙耳机,颜色:曜石黑,制造商:江西斐耳科技有限公司,产地:中国等信息。

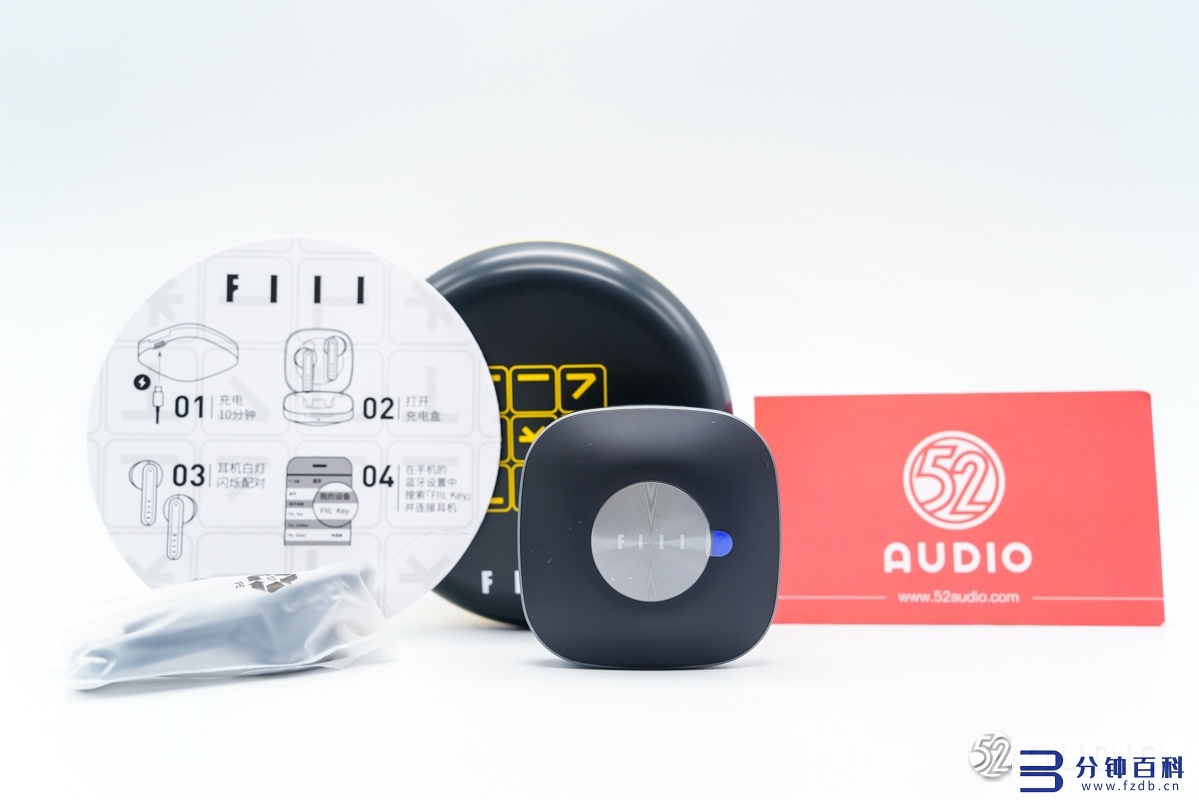

金属礼盒内部物品有耳机、充电线、产品操作指南。

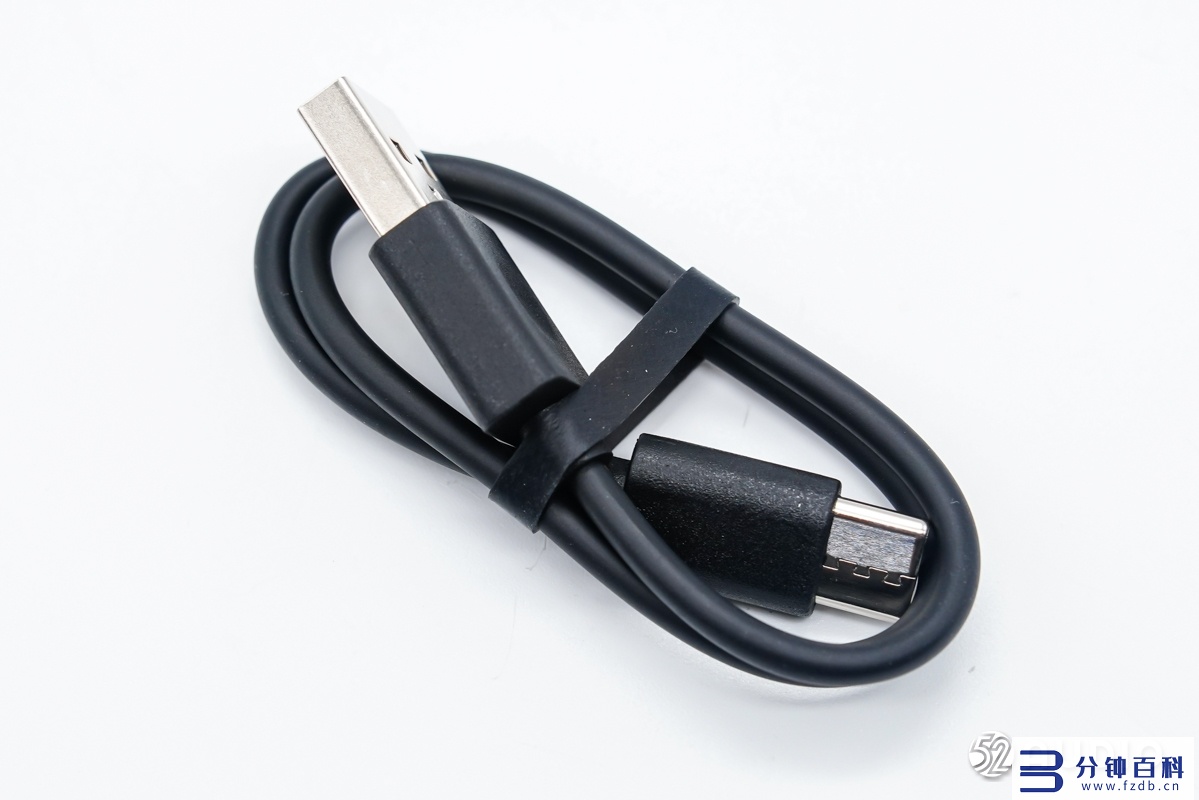

type-c to usb-a充电线。

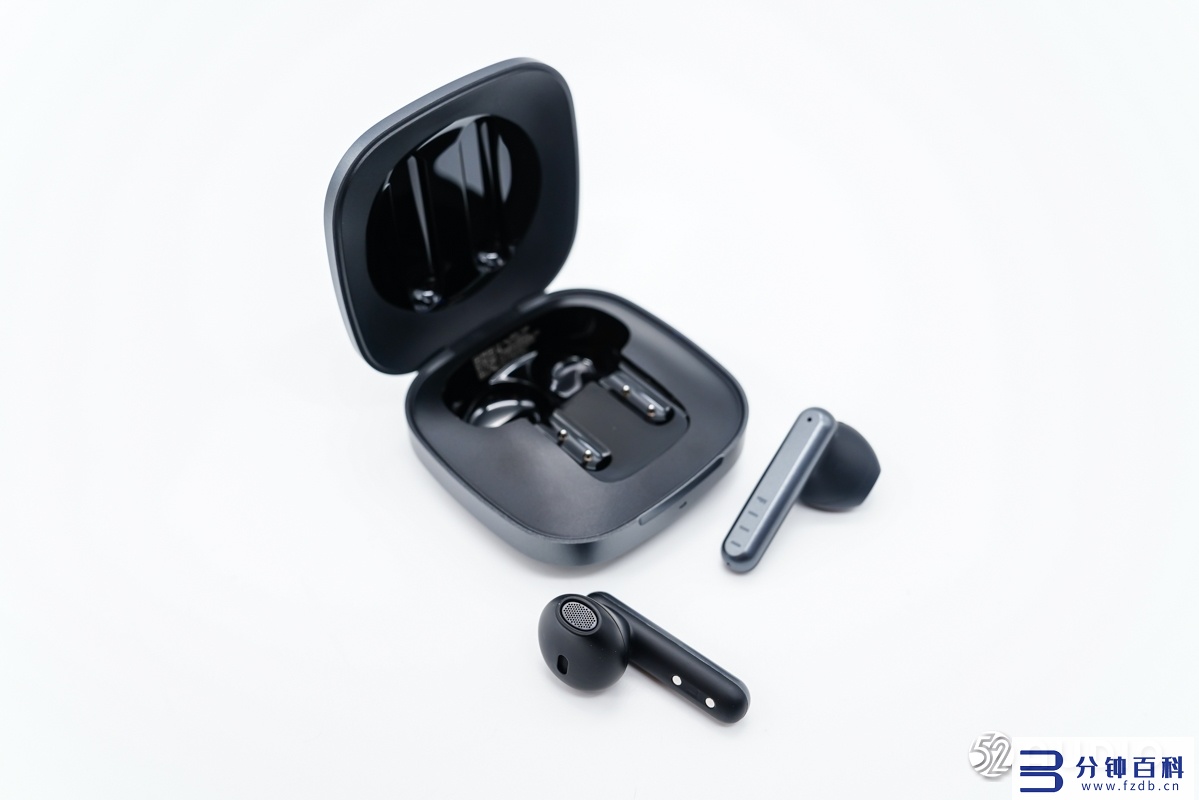

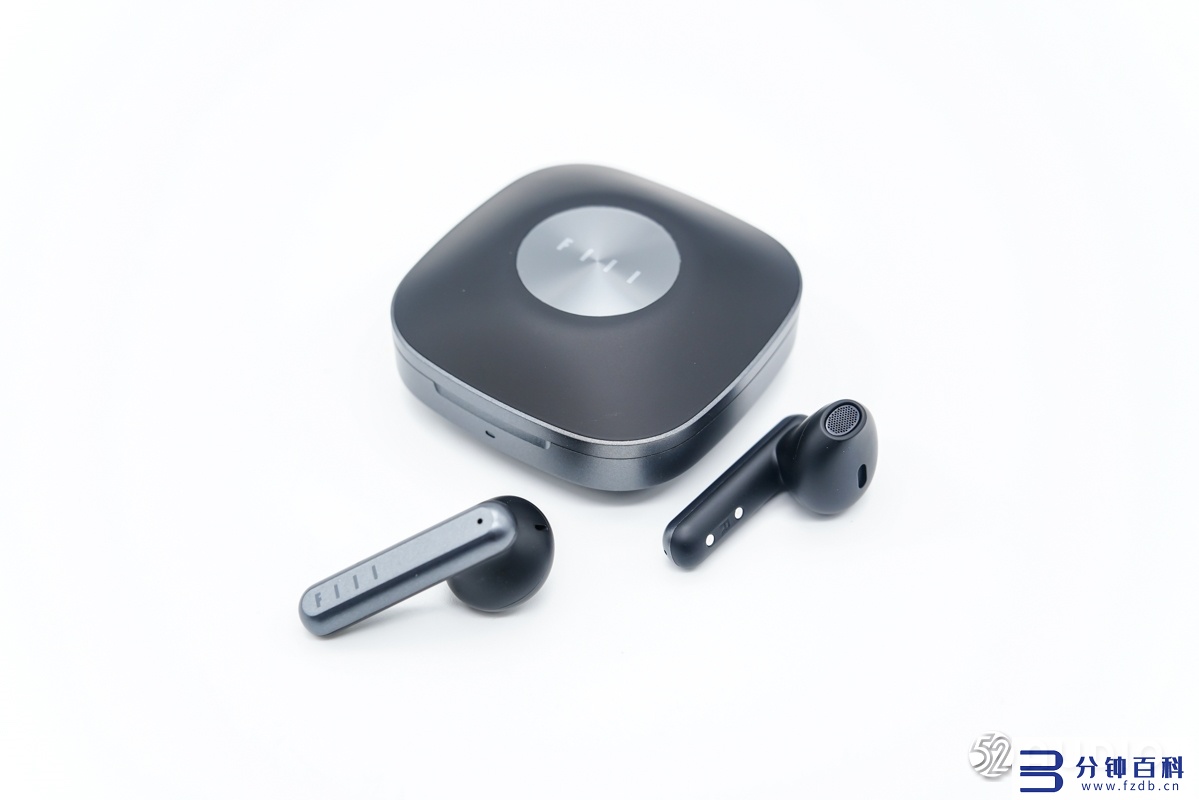

fiil key真无线耳机整体外观一览,整体外观设计由埃森哲集团旗下——德国da设计工作室操刀,设计理念源于launchpad(打击垫)方形按钮。
充电盒采用了“圆外有方,棱角分割弧度”的独有设计语言,亮银色cd纹理的fiil品牌装饰,类金属质感的机身腰线,使产品极具美观和辨识度;耳机采用了柄状的半入耳式设计,机身质感与充电盒一致,体积小巧轻盈。

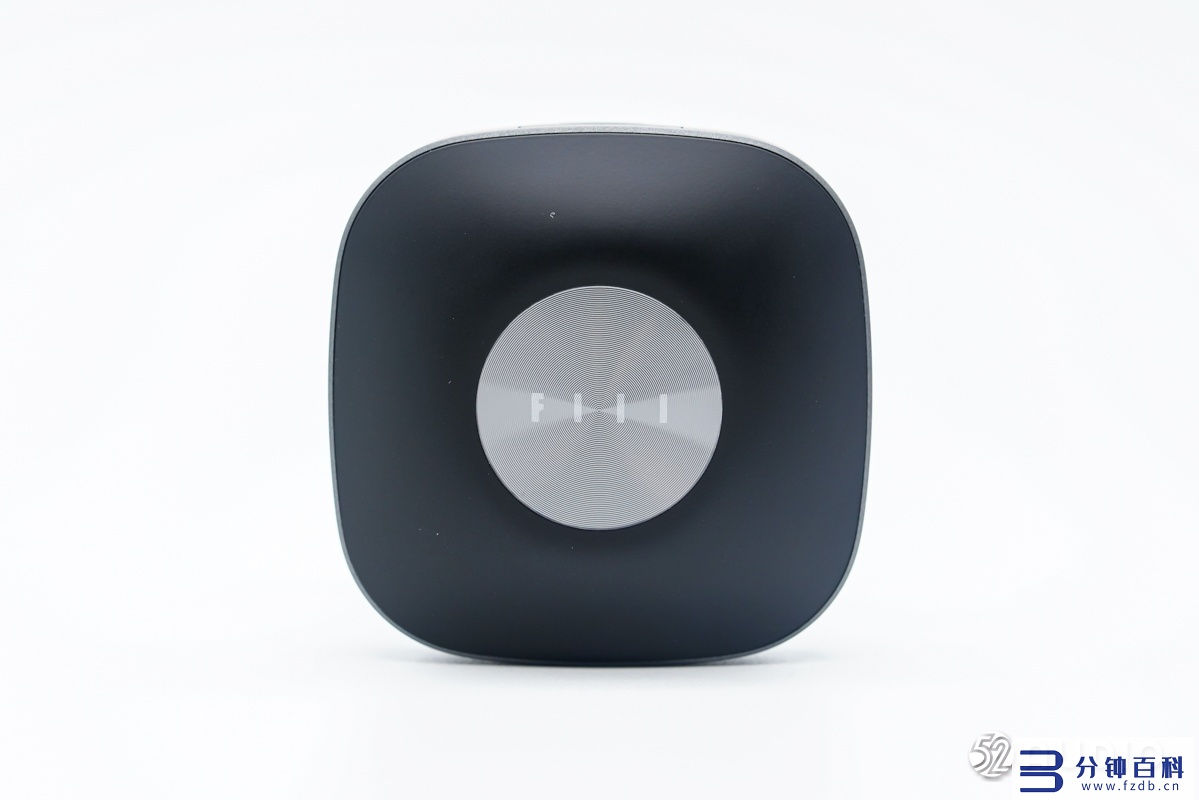

充电盒顶部圆形fiil品牌logo装饰特写。

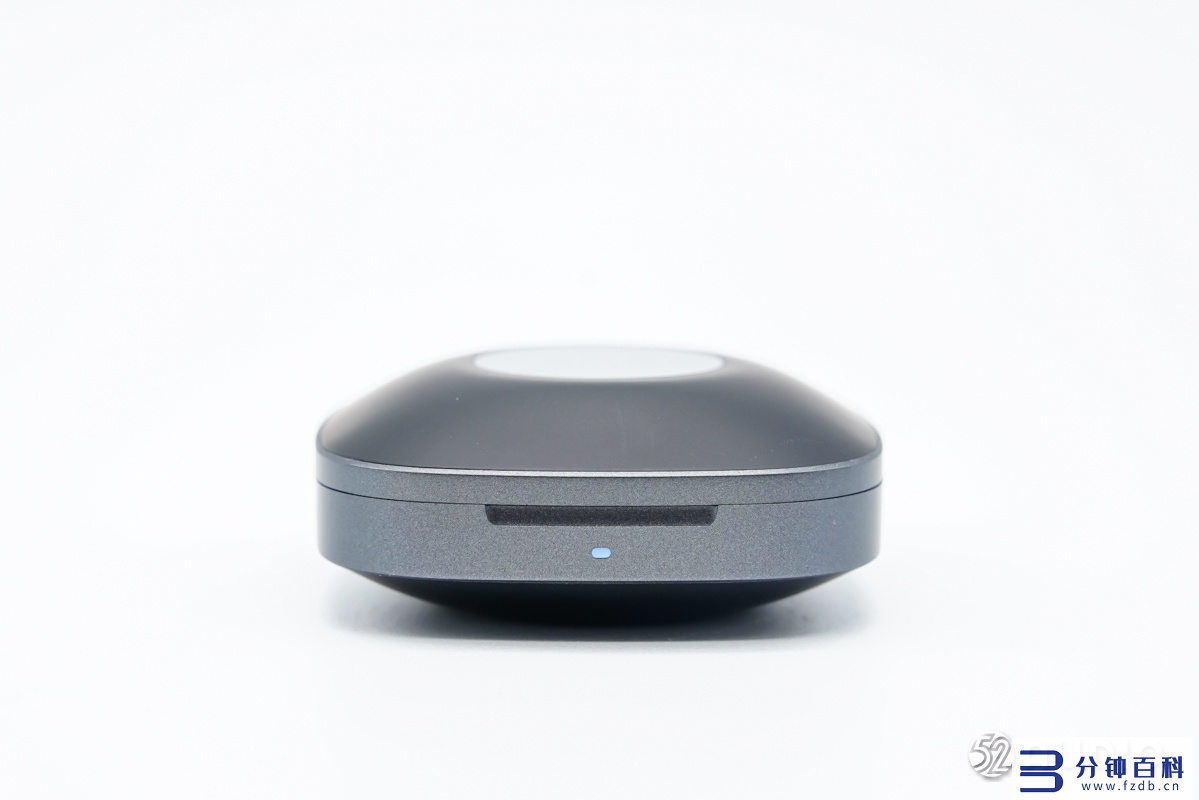

充电盒正面开盖处设置有便于开启的倒角,以及一颗用于反馈充电盒状态的指示灯。

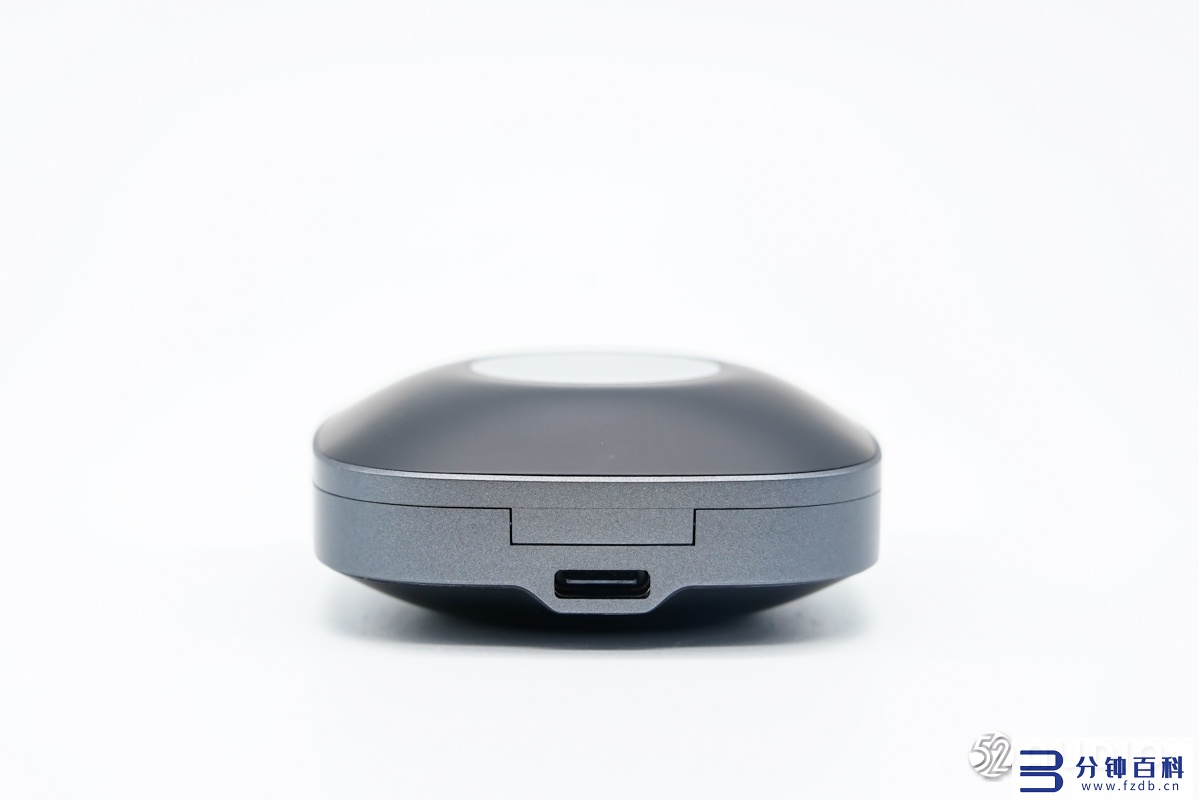

充电盒背面设置type-c充电接口。

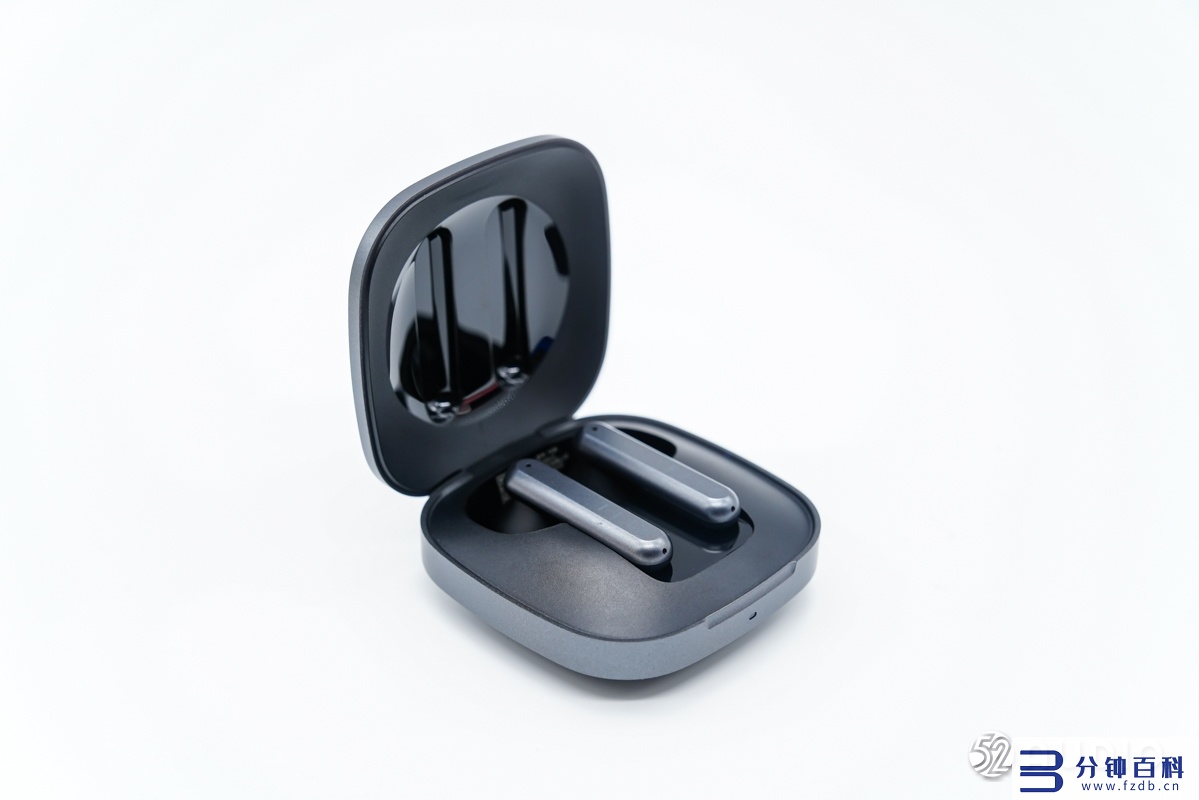

耳机在充电盒内部放置状态展示。
充电盒座舱内部结构一览。

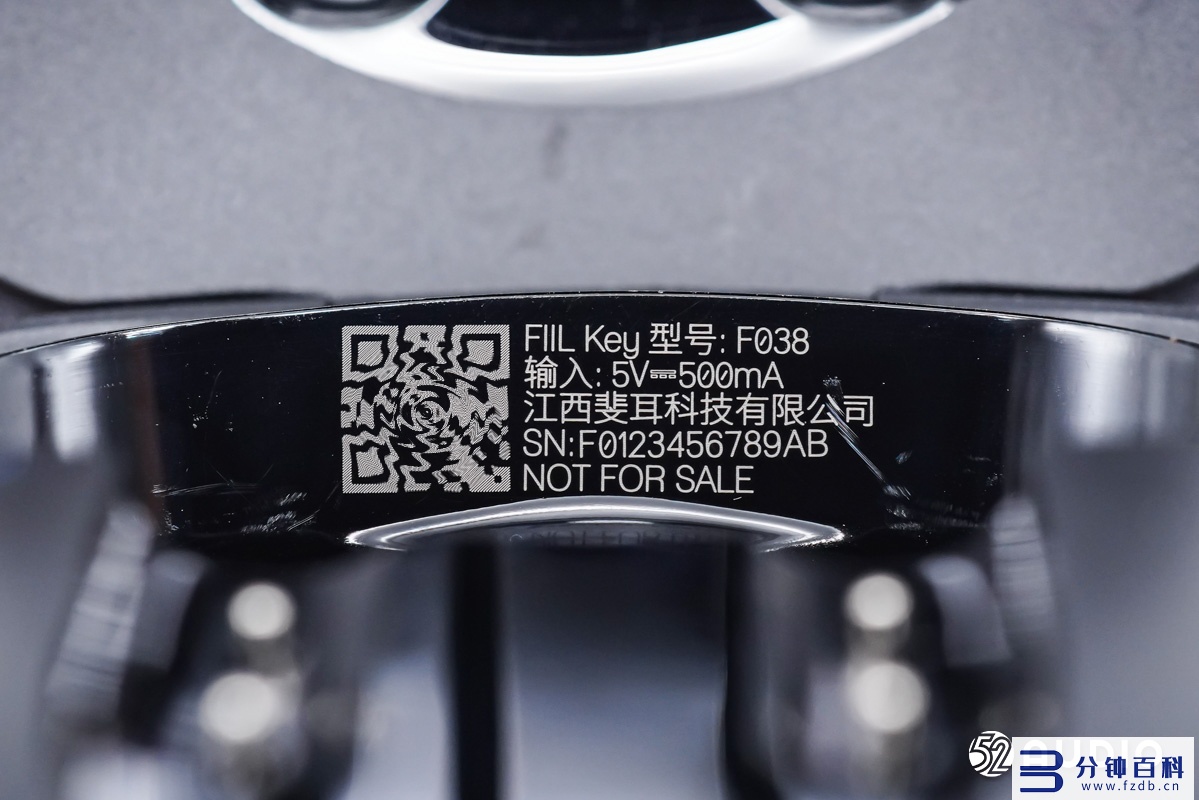

充电盒盖内侧印制信息与金属礼盒上标签信息一致。

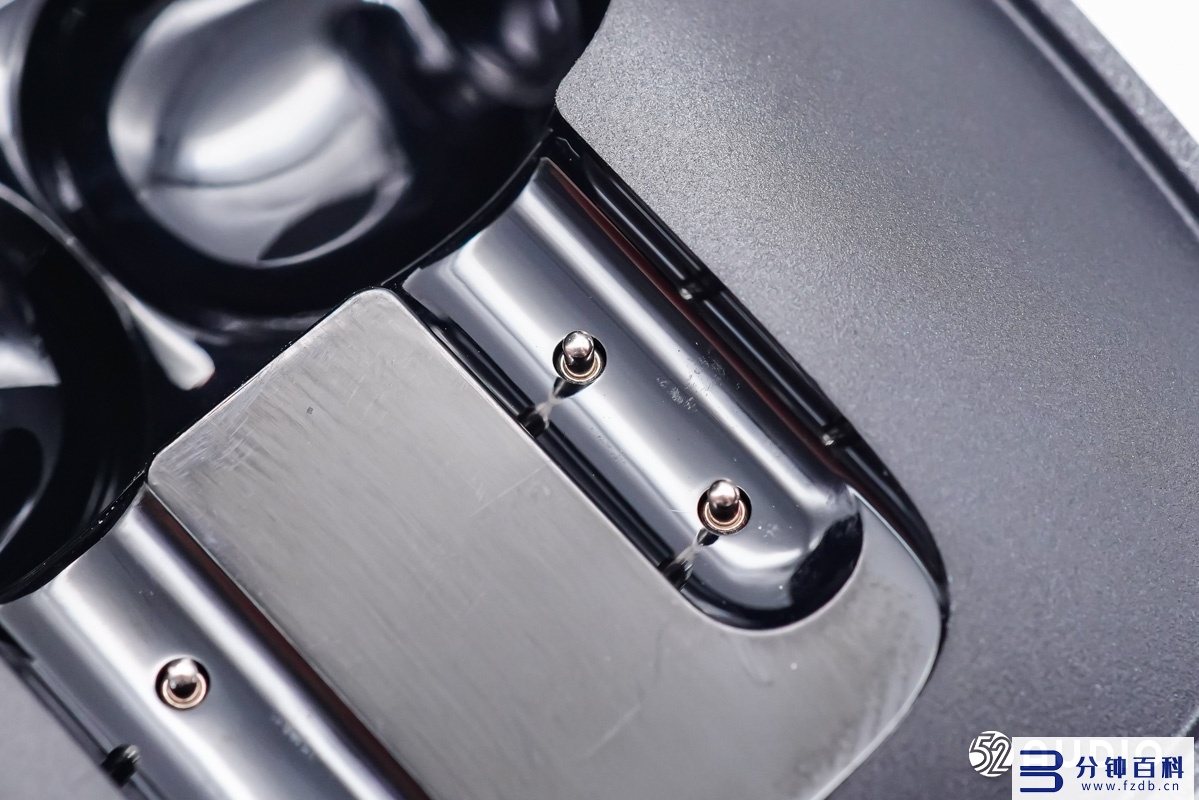

耳机柄座舱内部为耳机充电的金属顶针特写。
fiil key耳机背部外观一览,银灰色类金属质感,设计有fiil品牌logo和麦克风开孔。
通话降噪麦克风拾音孔特写。

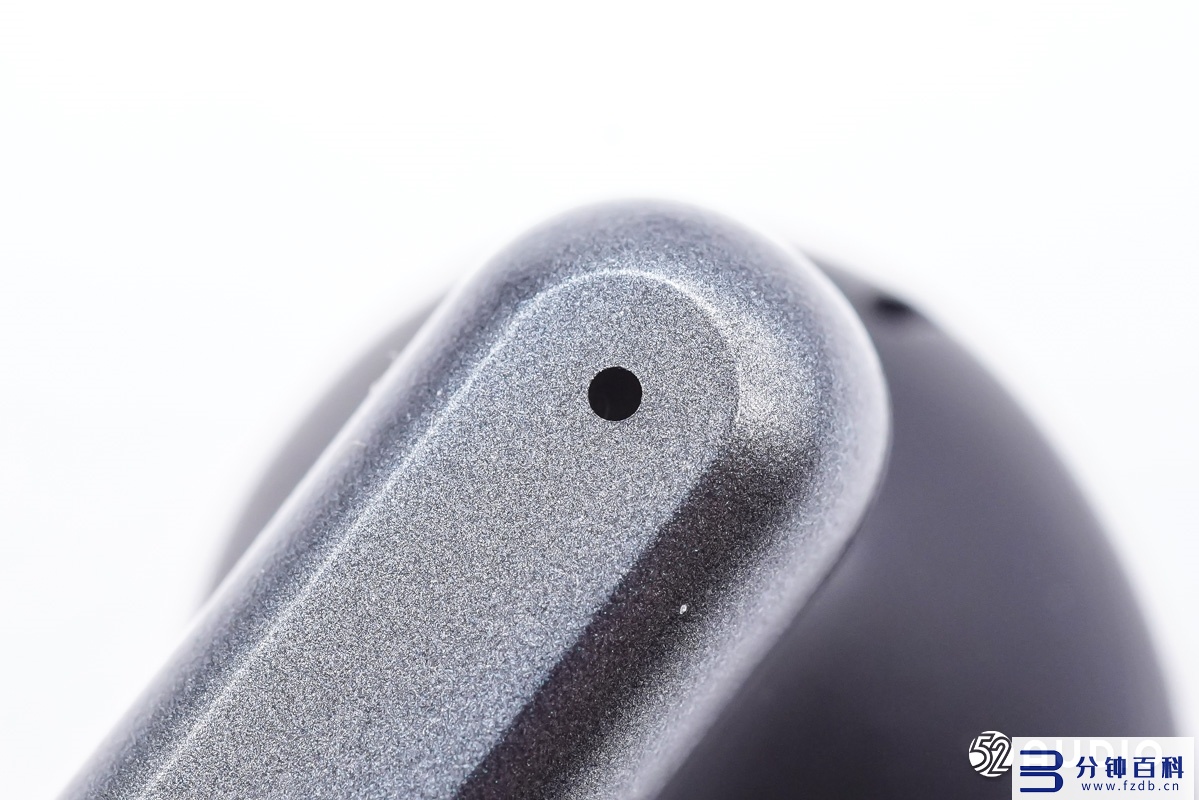

耳机柄底部通话麦克风拾音孔特写。
耳机内侧外观一览,哑光质感,触感柔软舒适。

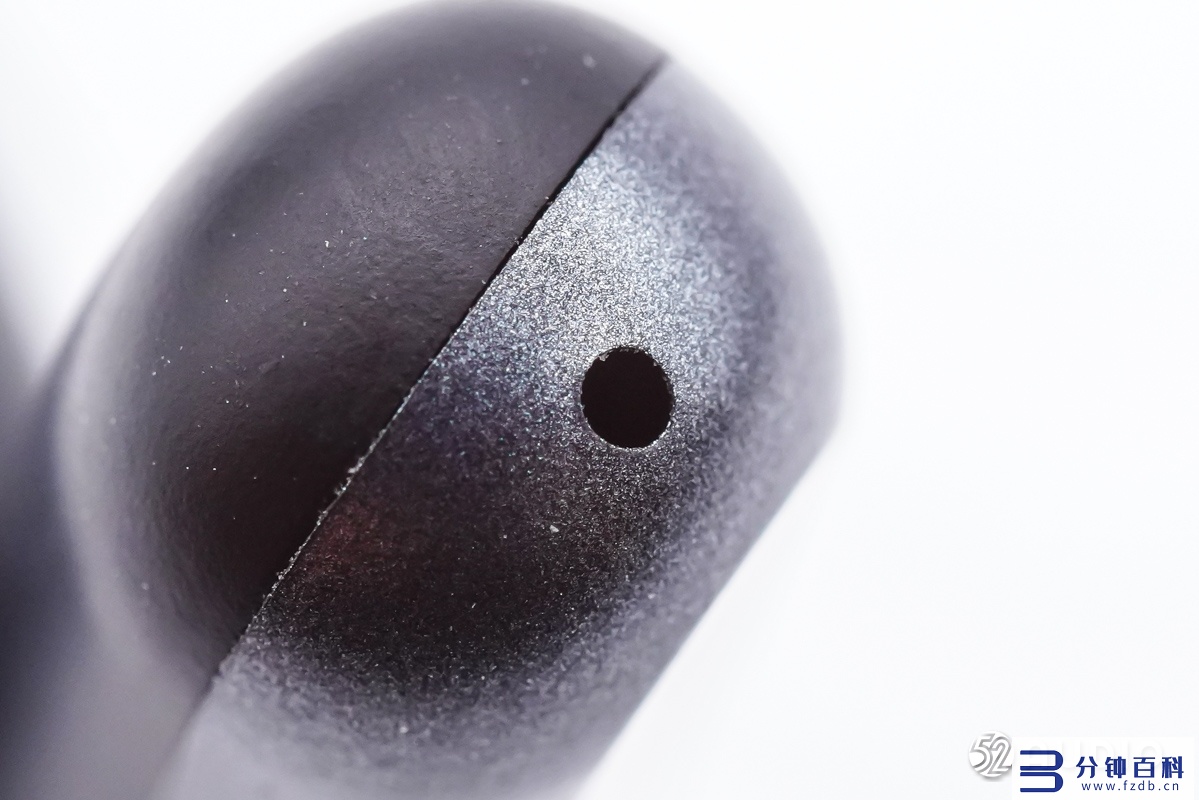

耳机顶部泄压孔特写,用于平衡耳机内外耳压,提升佩戴舒适性。

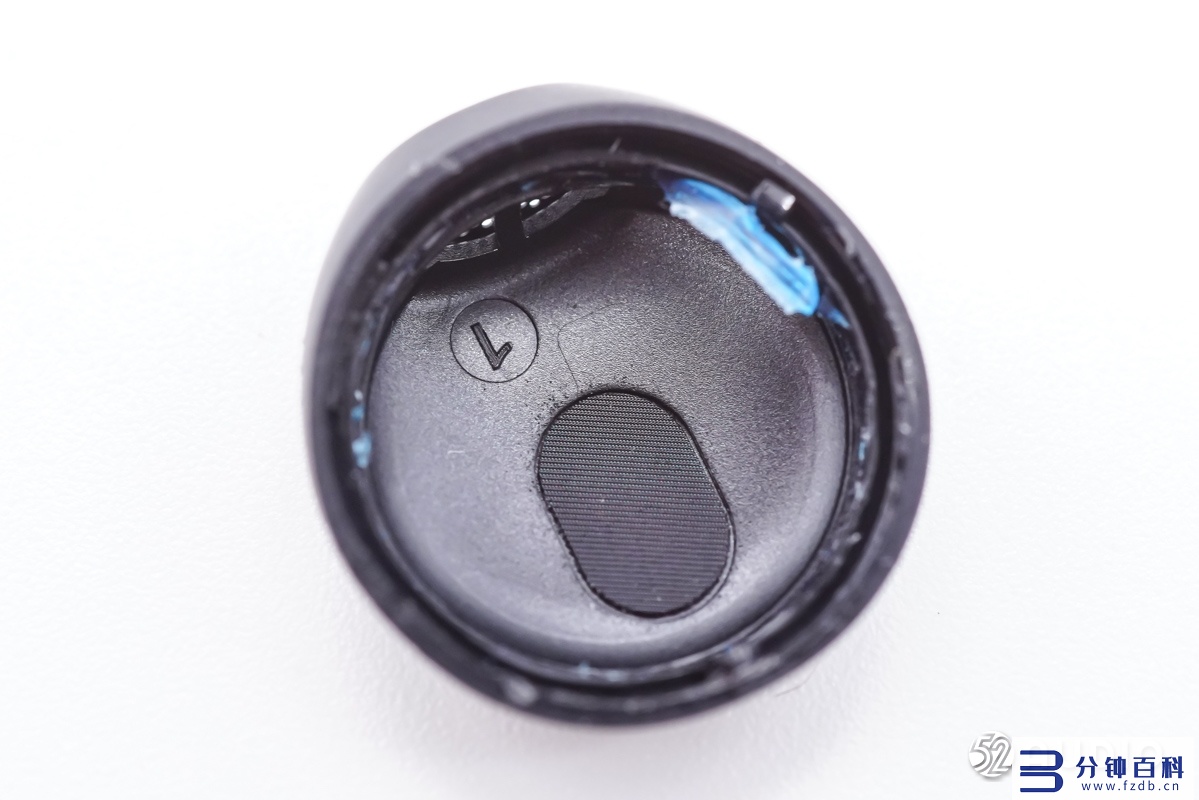

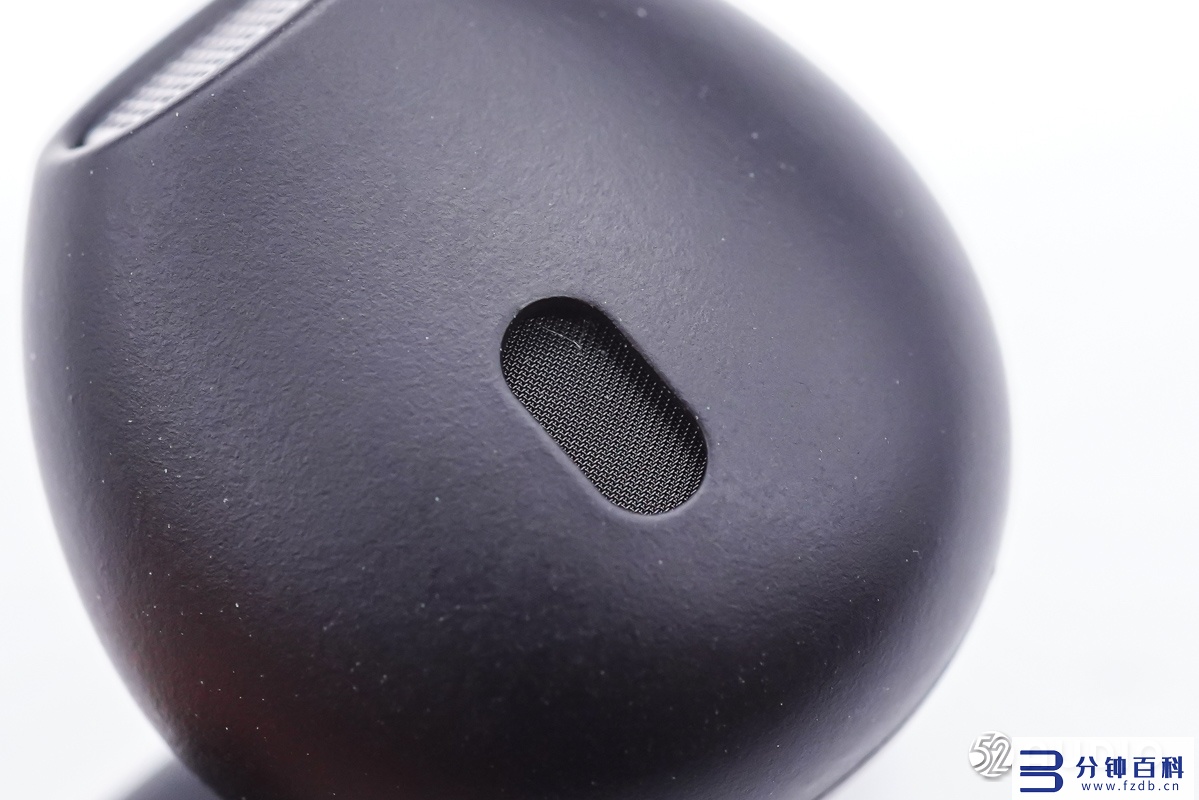

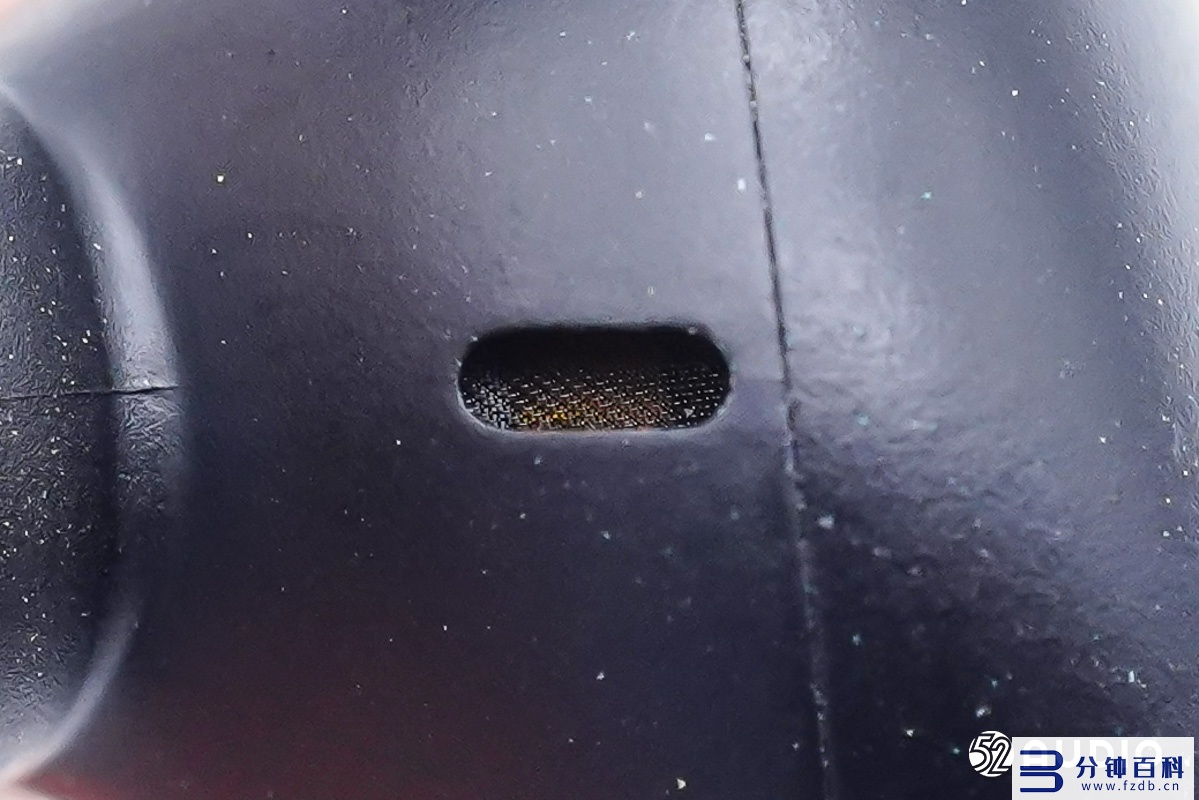

椭圆形耳机调音孔特写,内部细密防尘网防护,防止异物进入音腔。

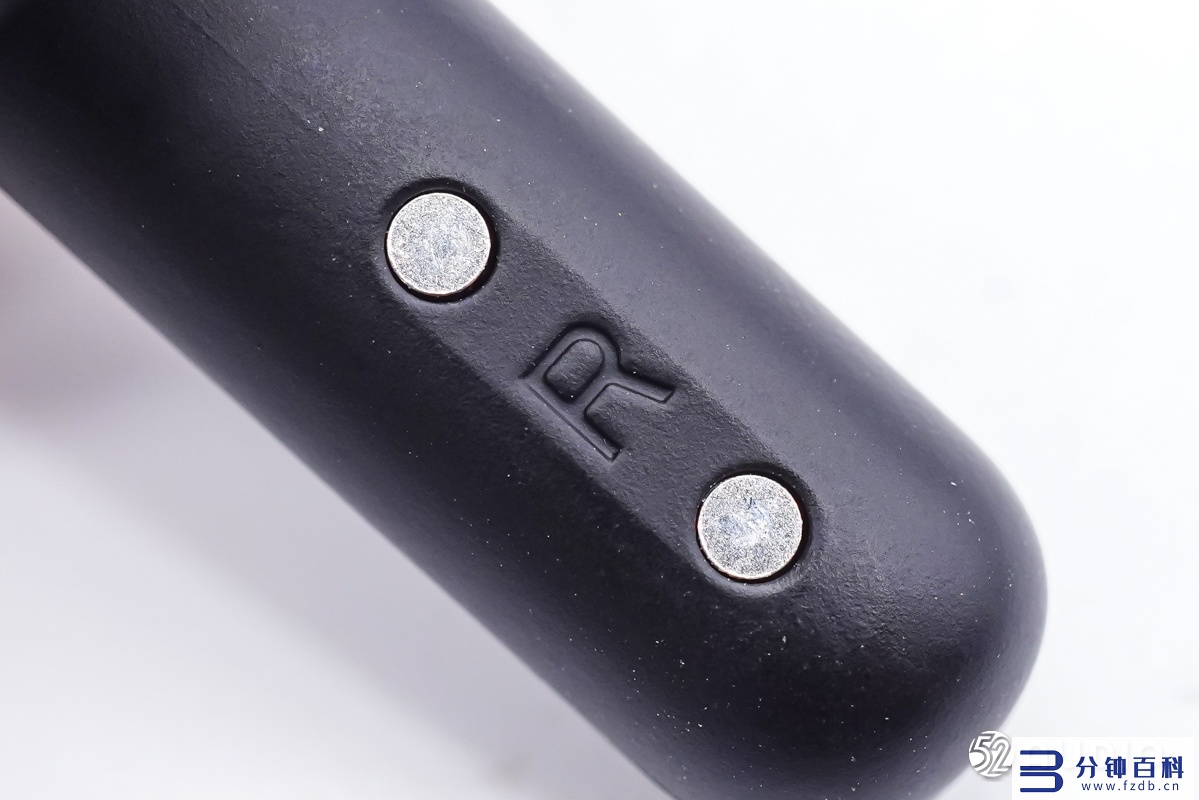

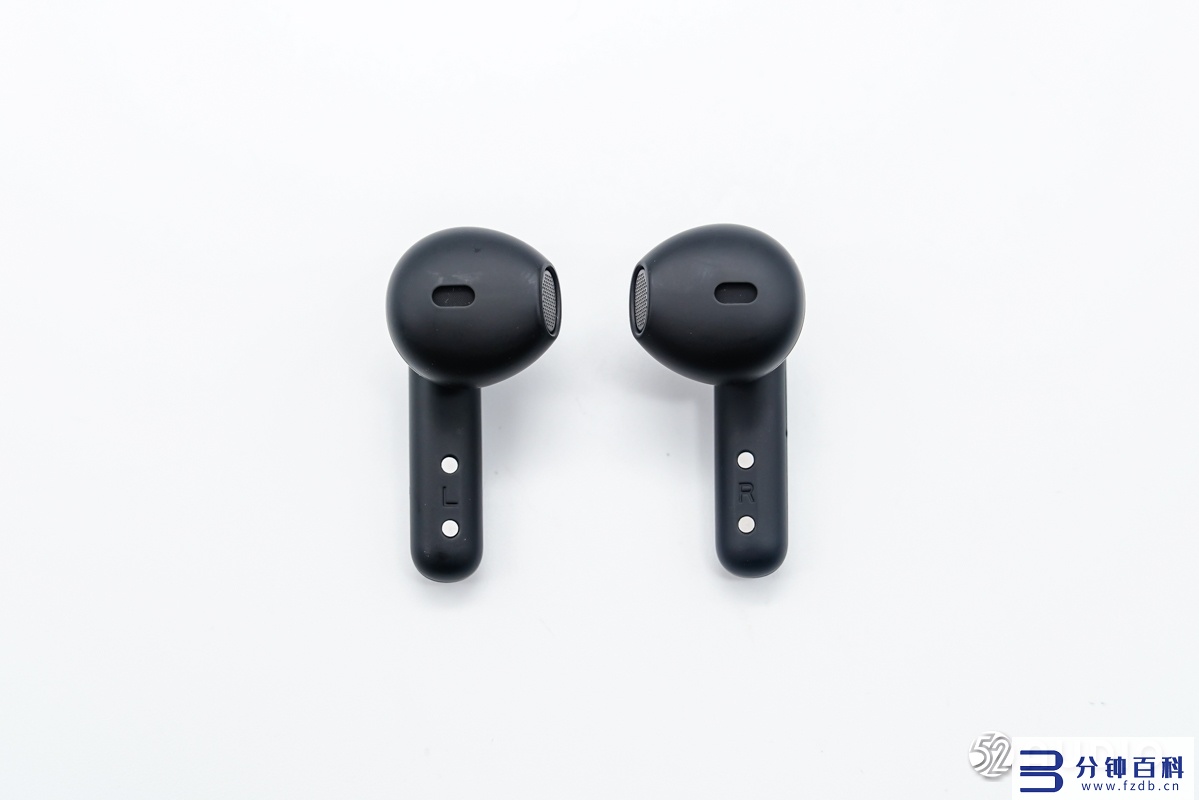

为耳机充电的金属触点特写,中间雕刻有l/r左右标识,便于用户快速区分。
耳机出音嘴特写,采用金属网罩防护。

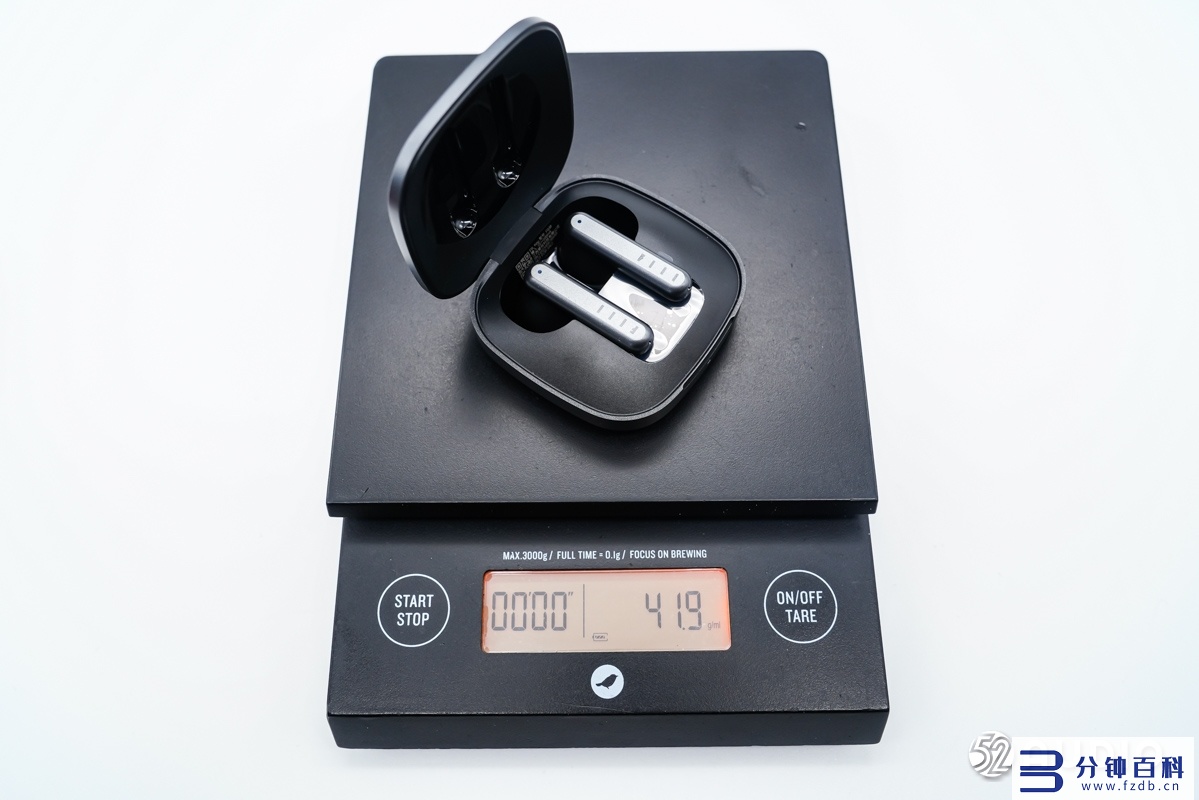

经我爱音频网实测,fiil key真无线耳机整体重量为41.9g。

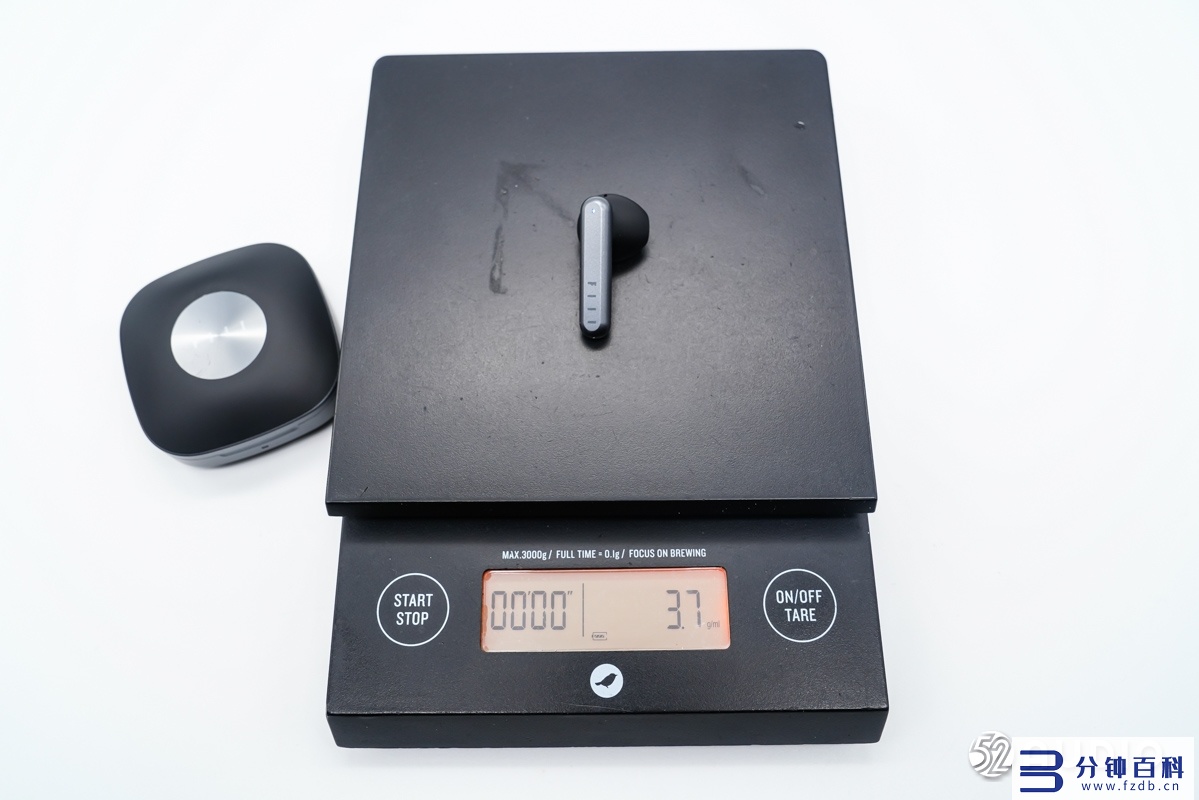

单只耳机重量仅为3.7g,轻盈机身搭配半入耳式设计,提供舒适无感的佩戴体验。

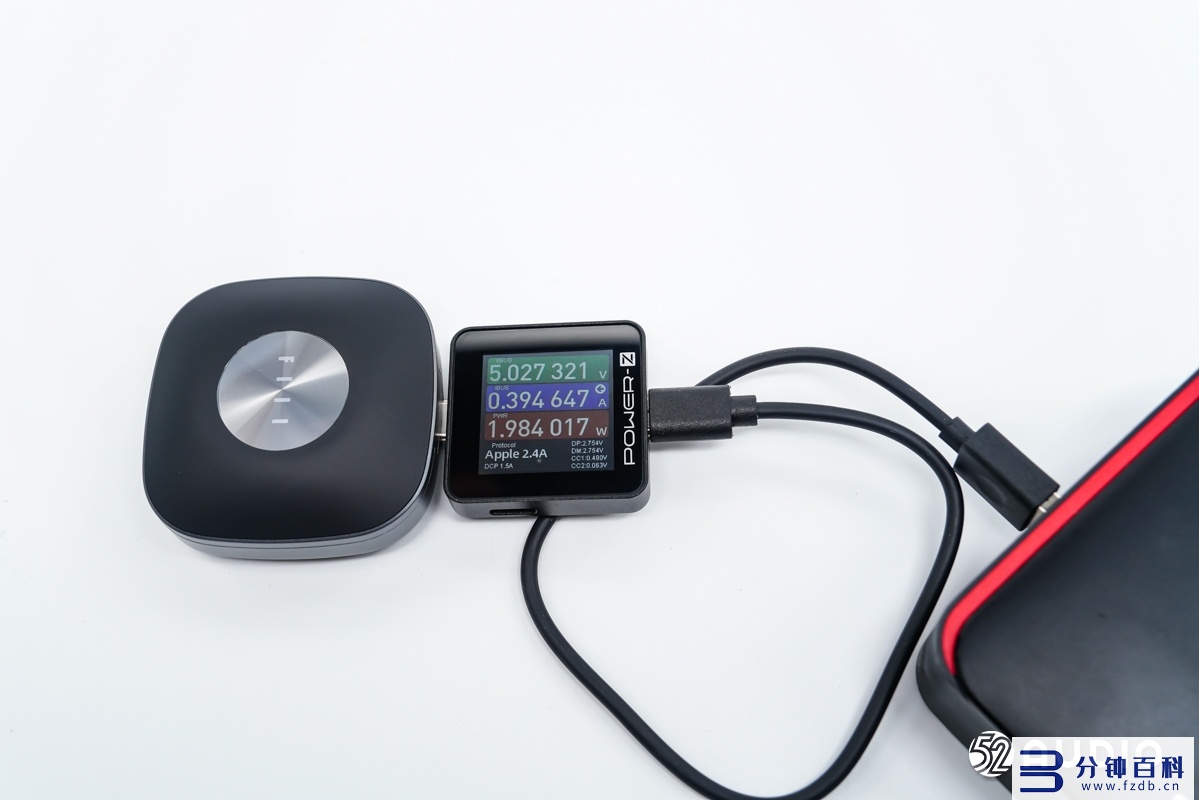

我爱音频网采用chargerlab power-z km002c对fiil key真无线耳机进行有线充电测试,输入功率约为1.98w。
二、fiil key真无线耳机拆解
通过开箱,我们了解了fiil key真无线耳机的整体外观设计,下面进入拆解部分,看看内部结构配置信息~
充电盒拆解

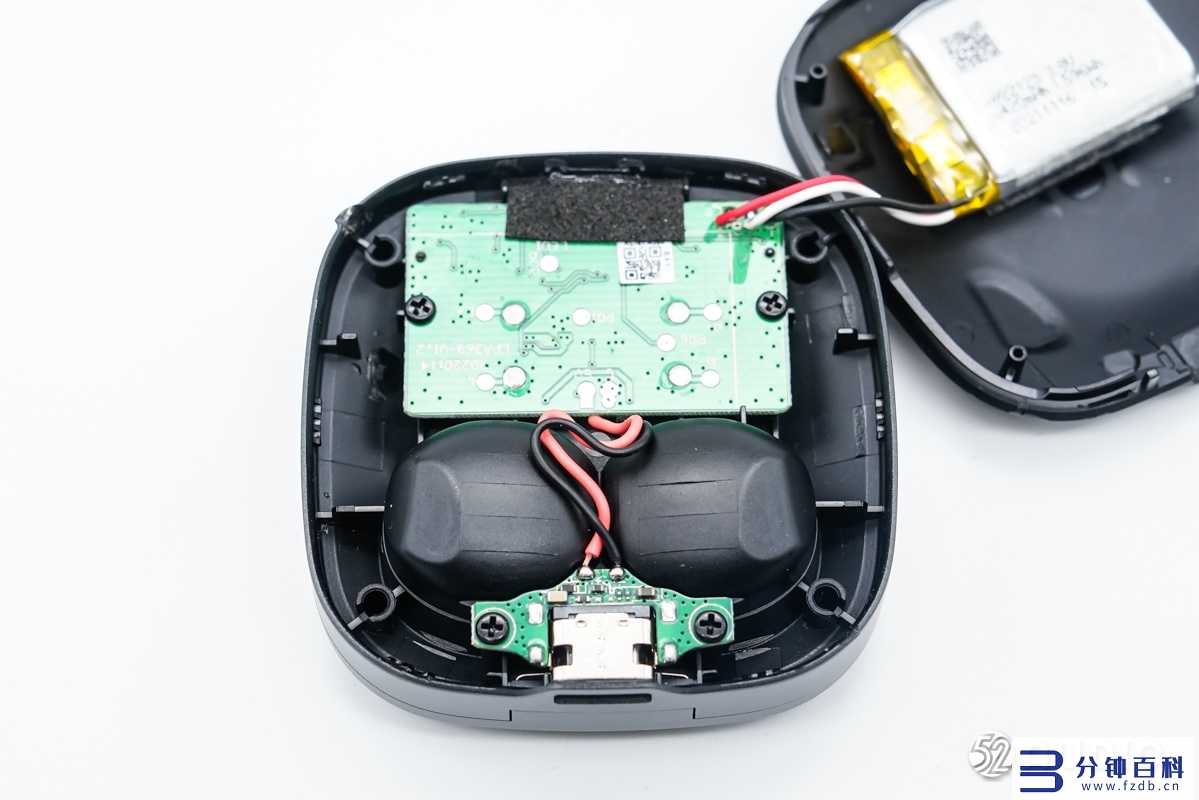

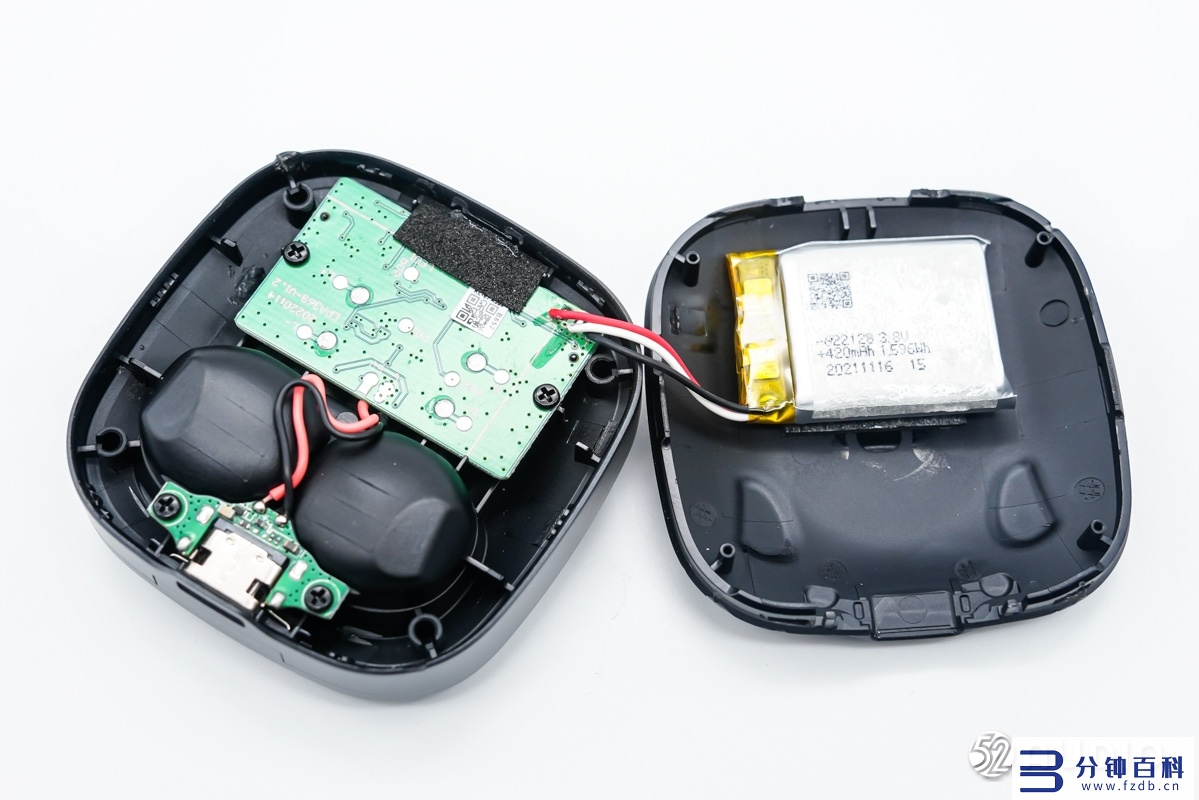

撬开充电盒外壳,腔体内部结构一览,后盖固定有电池单元,通过导线连接到座舱上的主板。
座舱上还设置有电源输入小板,同样通过导线连接到主板。

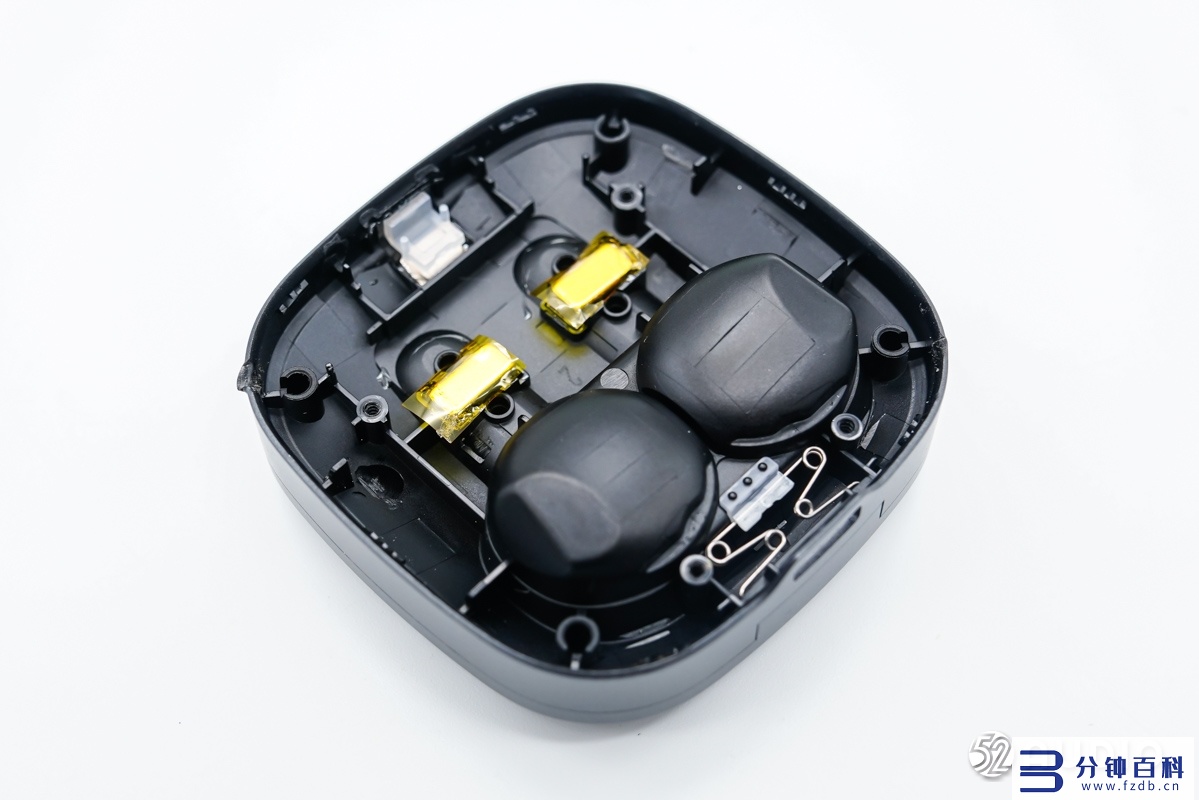

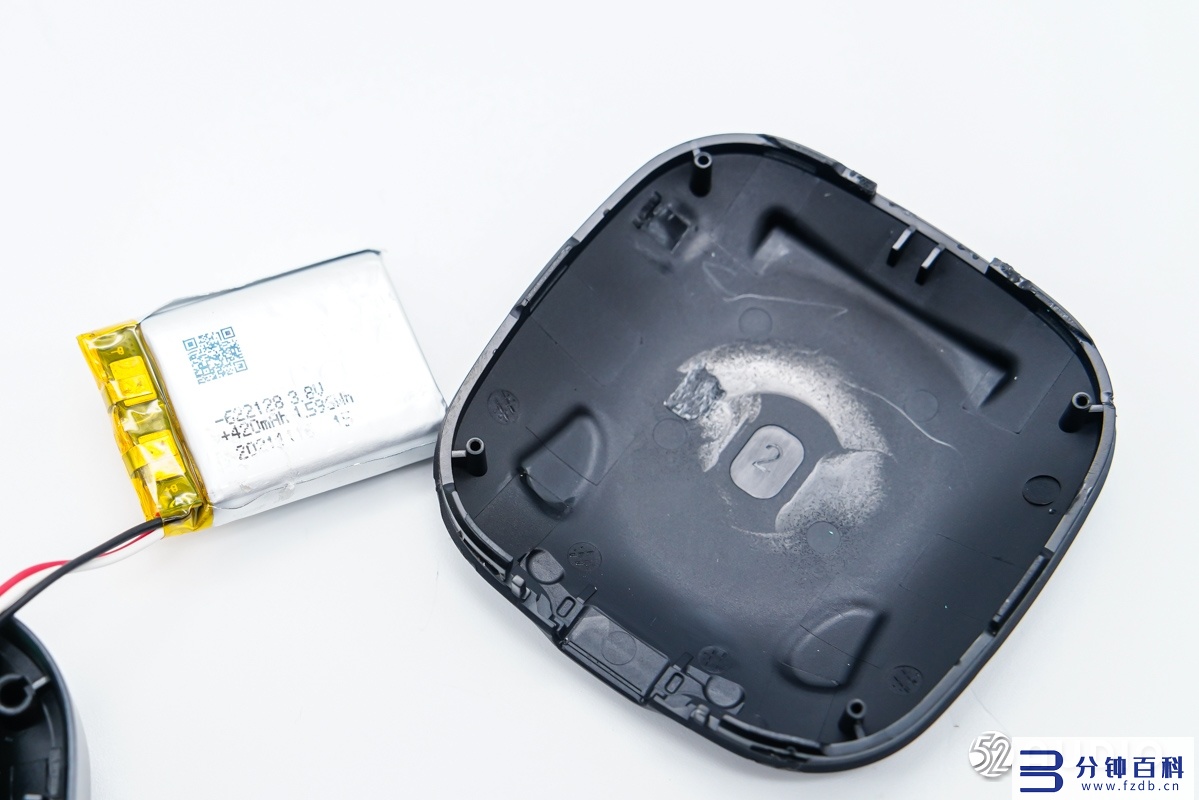

去掉电池,充电盒后盖内侧结构一览。

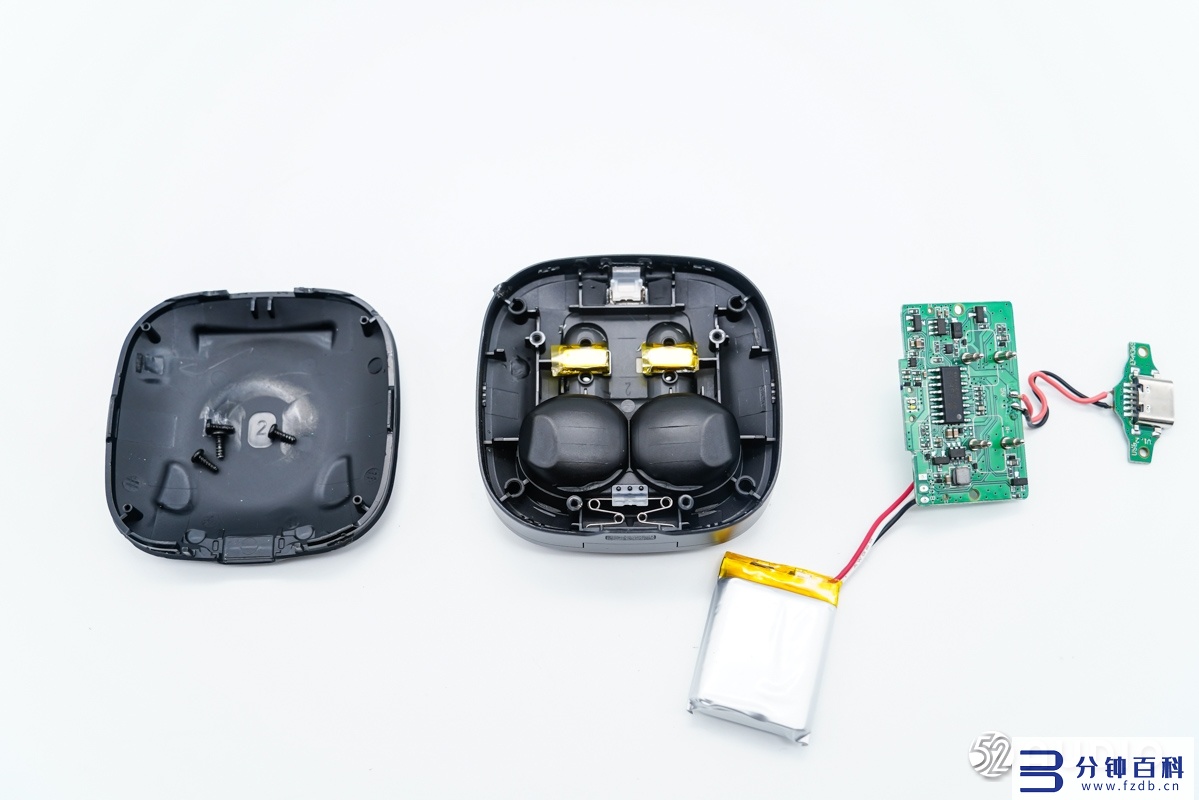

fiil key真无线耳机拆解一览。
座舱内侧结构一览,设置有磁铁和指示灯导光柱。

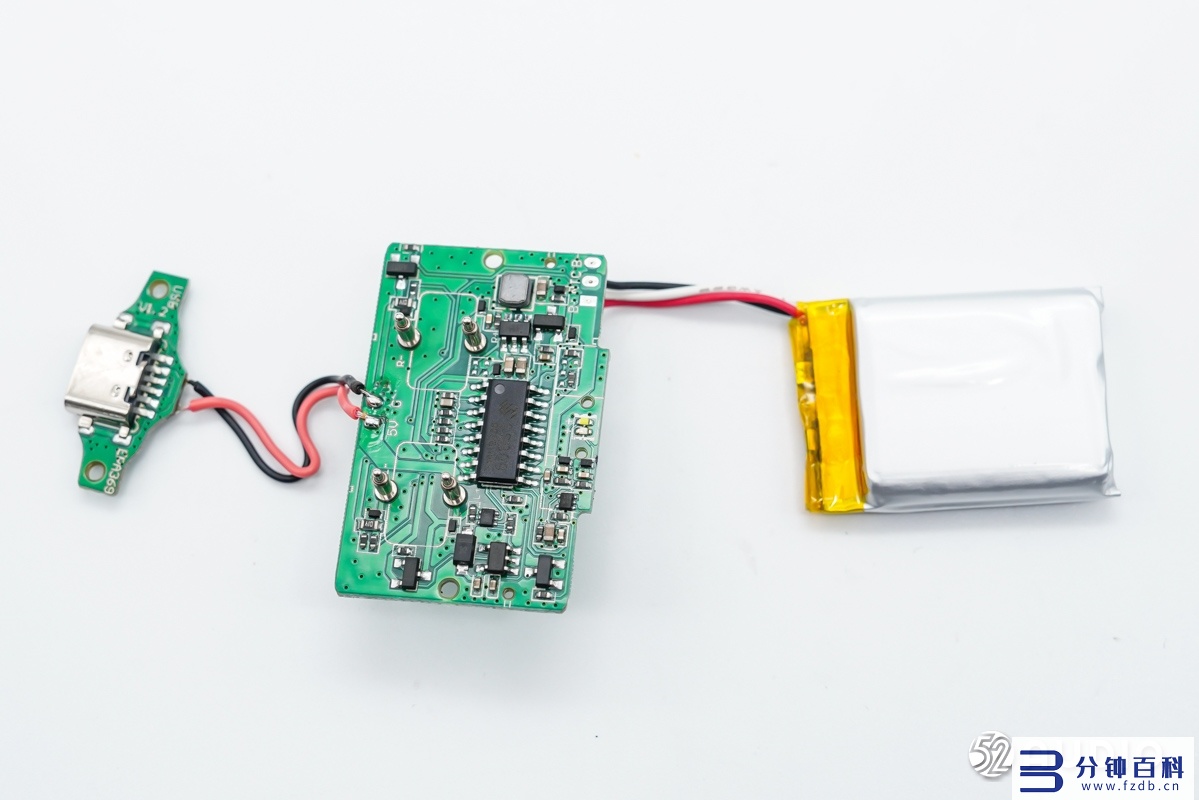

充电盒内部主要电路一览。
充电盒内置电池型号:622128,额定电压:3.8v,额定容量:420mah/1.596wh,生产日期:2021年11月16日。

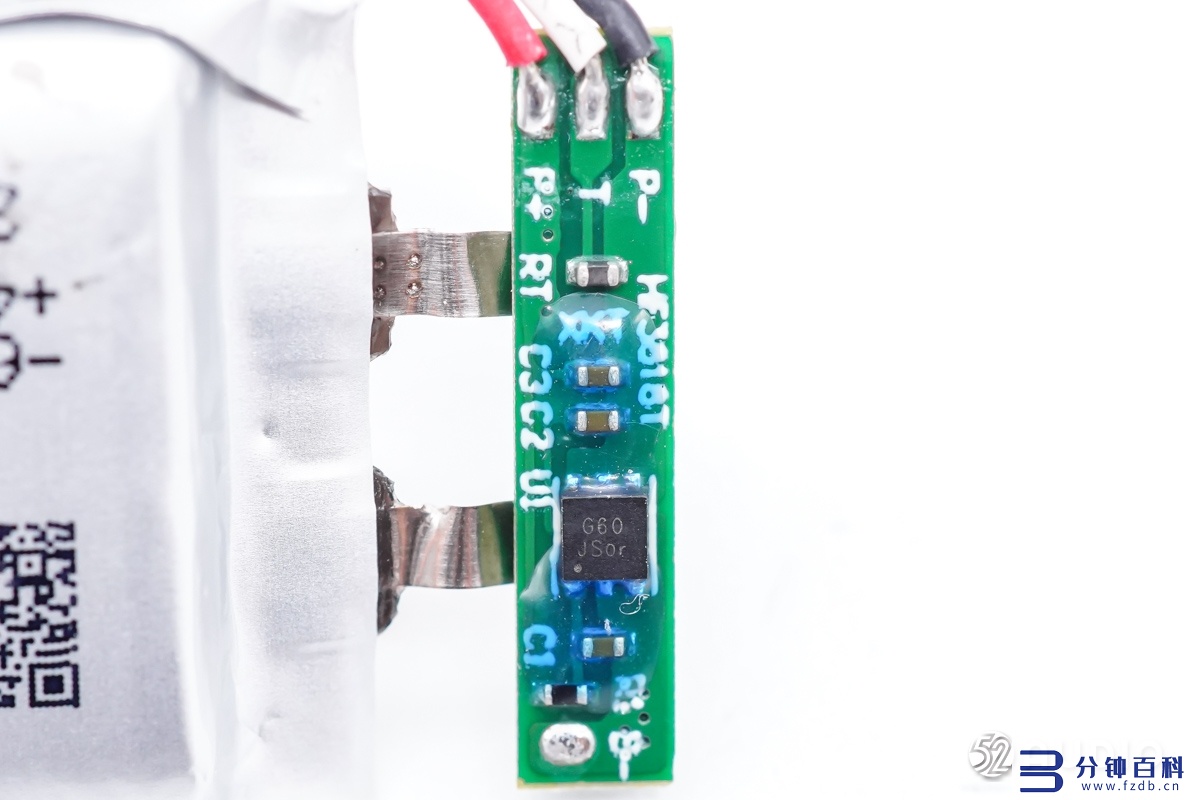

电池配备有电路保护板,上方有一颗丝印g60的一体化锂电保护ic和检测电池温度的热敏电阻。

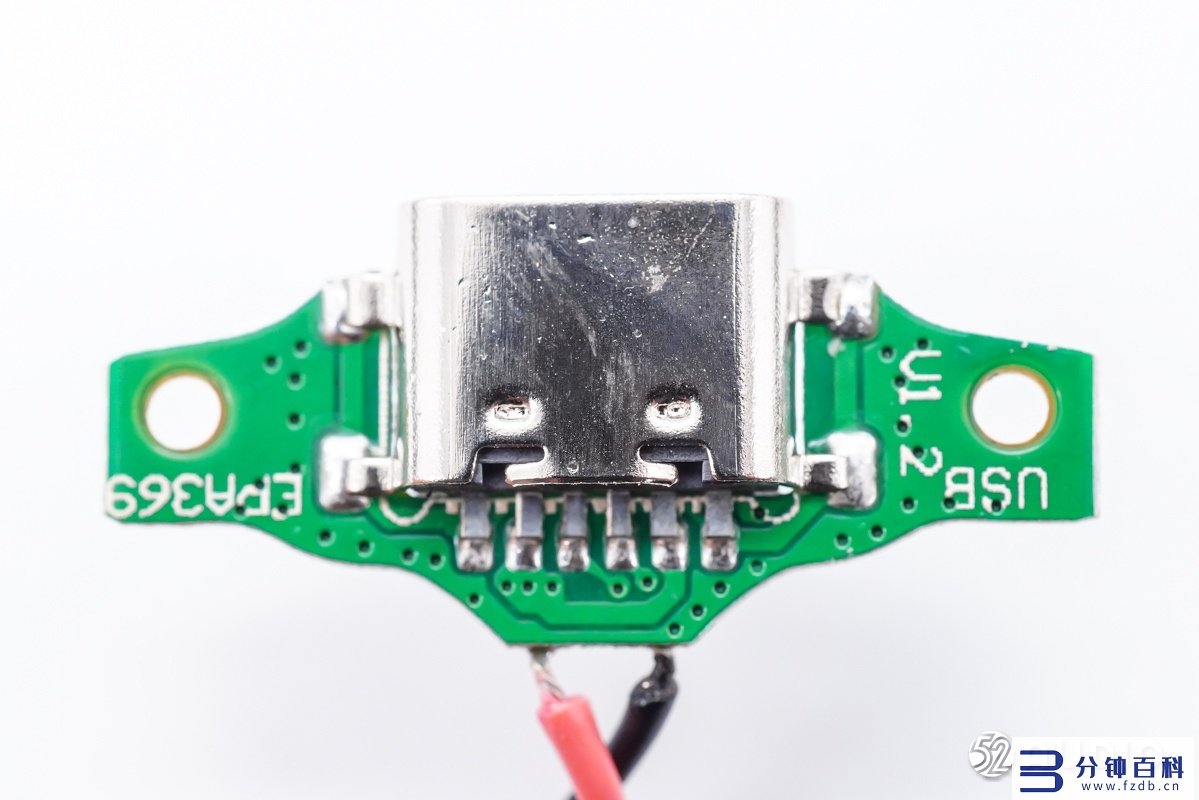

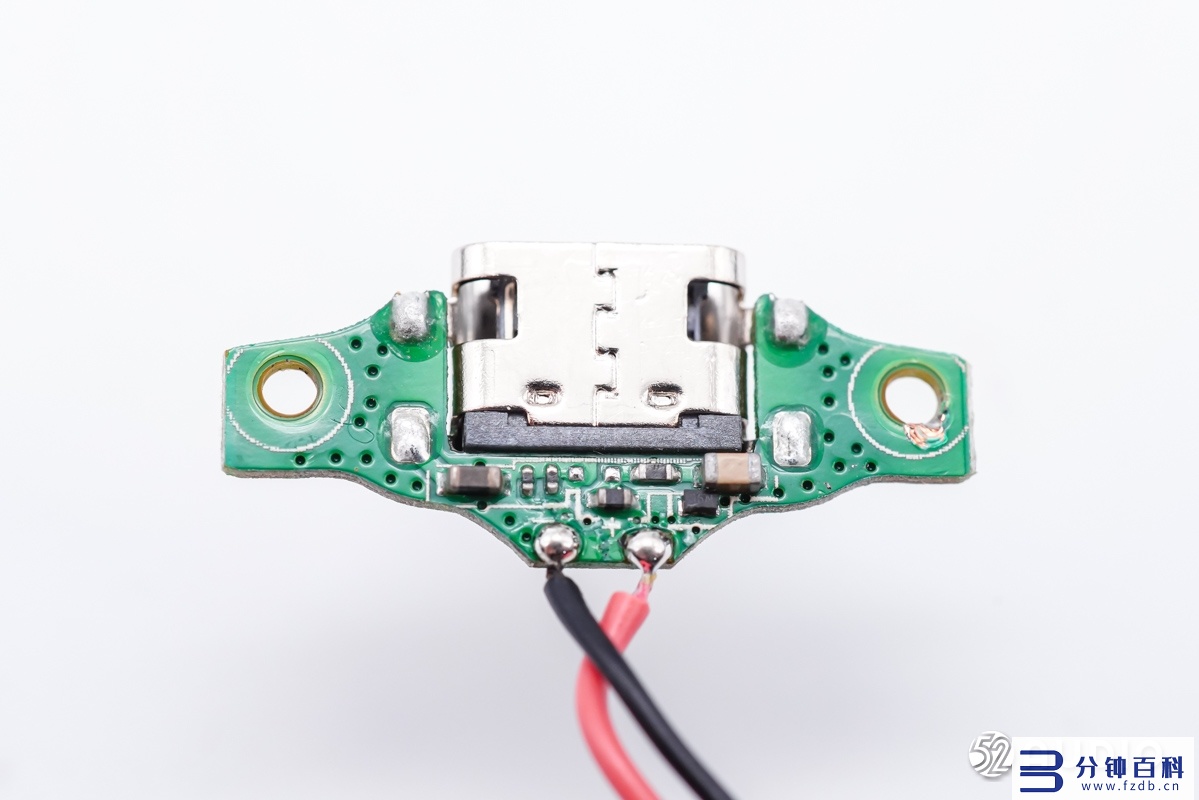

电源输入小板一侧电路一览,type-c充电母座沉板焊接,降低小板厚度。
电源输小板另外一侧电路一览。

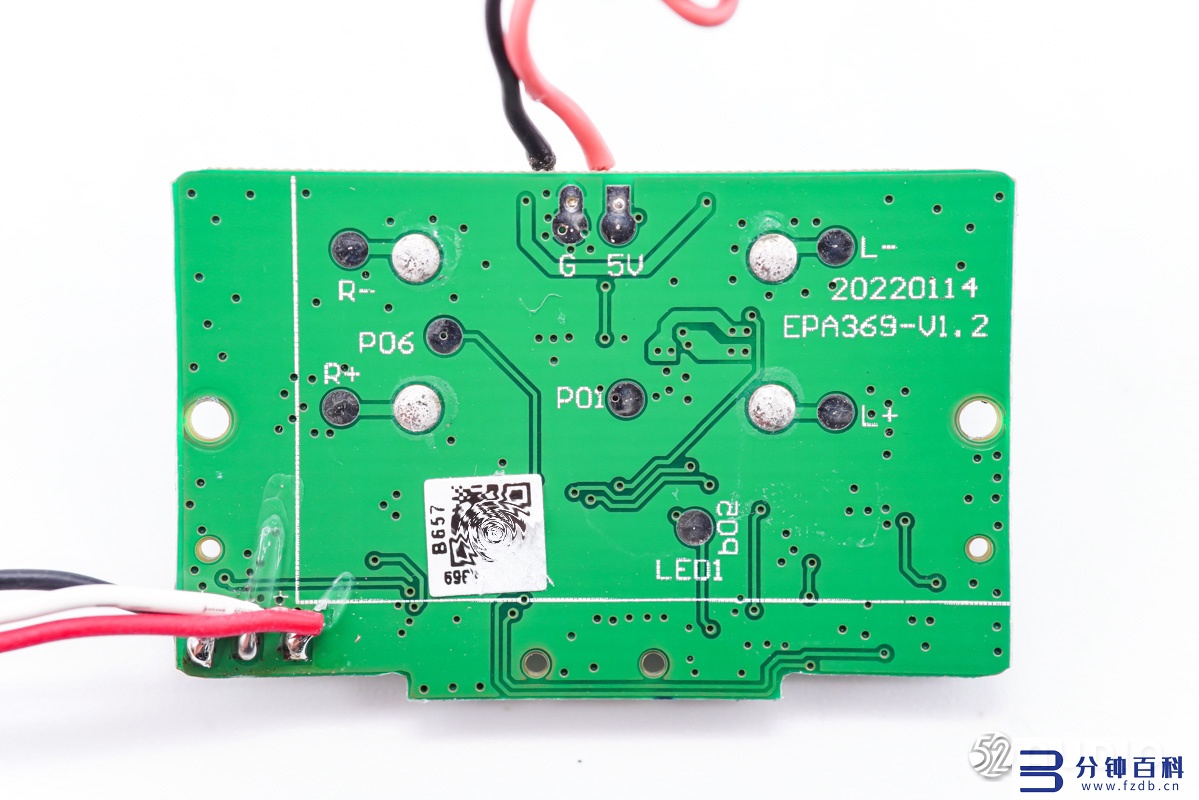

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。

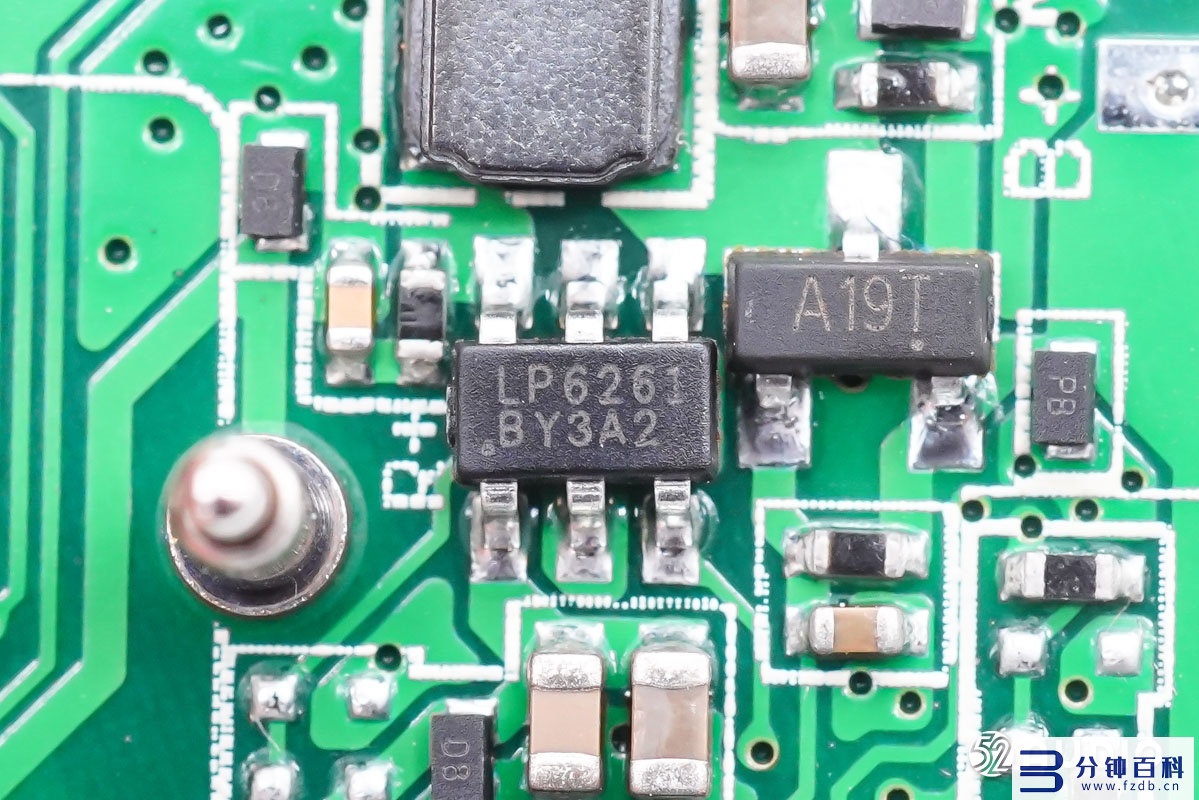

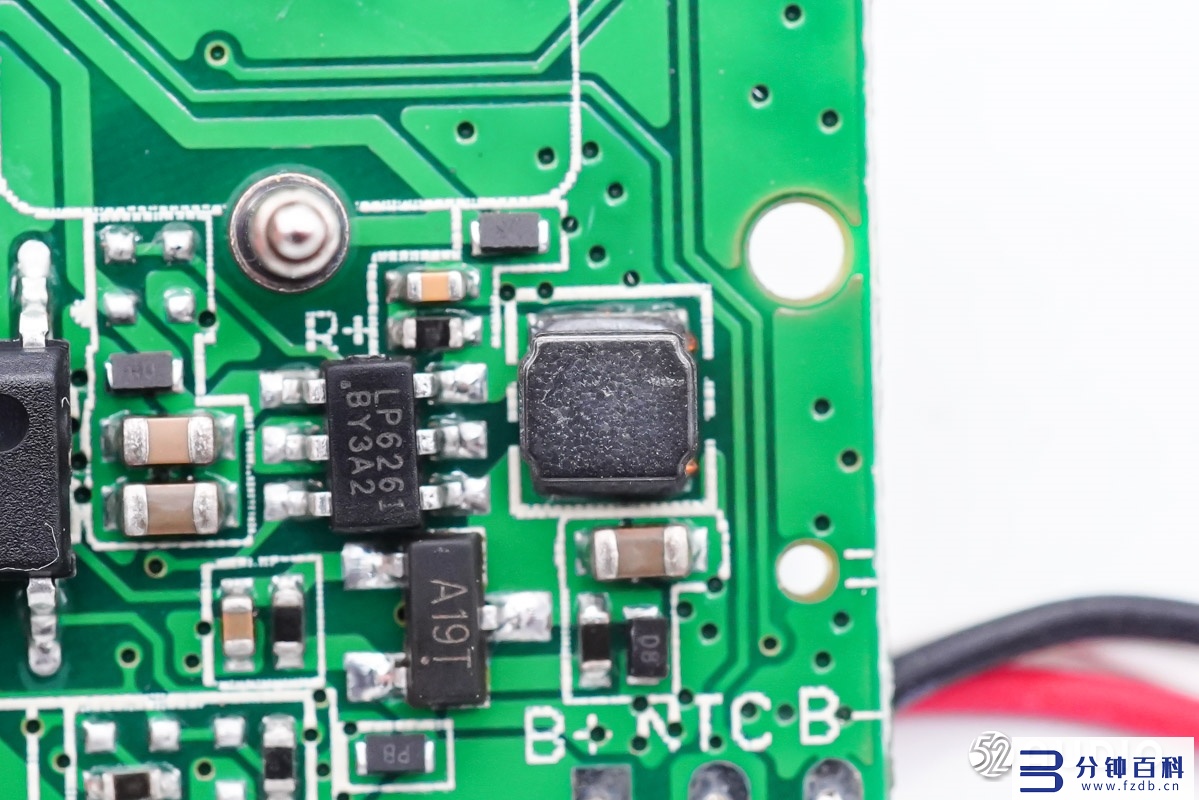

lps微源半导体lp6261超低静态电流同步升压转换器,用于将充电盒内置电池升压为耳机充电。
lp6261具有true真关闭功能,可在关闭和输出短路条件下断开输入和输出,1.2mhz开关频率可以使用小体积的电感和电容;开关脚采用高压9v工艺,能有效的吸收耳机拔插时产能的高压尖峰;同时lp6261在全带载能力范国内(特别是轻载时)无啸叫声。
lp6261在轻负载条件下仅消耗1ua静态电流,在20ua负载下可实现高达75%的效率,在200ma负载下,从3.3v到5v的转换效率高达93%。
据我爱音频网拆解了解到,目前已有黑鲨、小米、荣耀、oppo、华为、redmi、realme、联想、索尼、诺基亚、摩托罗拉、漫步者、声阔、万魔、qcy、绿联、雷蛇等众多品牌旗下的音频产品采用了微源电源管理芯片。

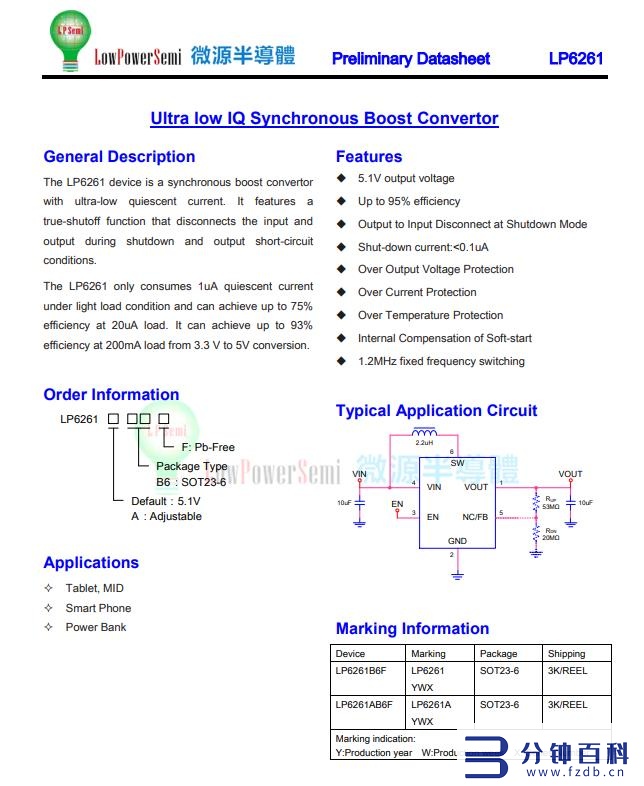

lps微源半导体lp6261详细资料图。
配合升压芯片为耳机充电的升压电感特写。

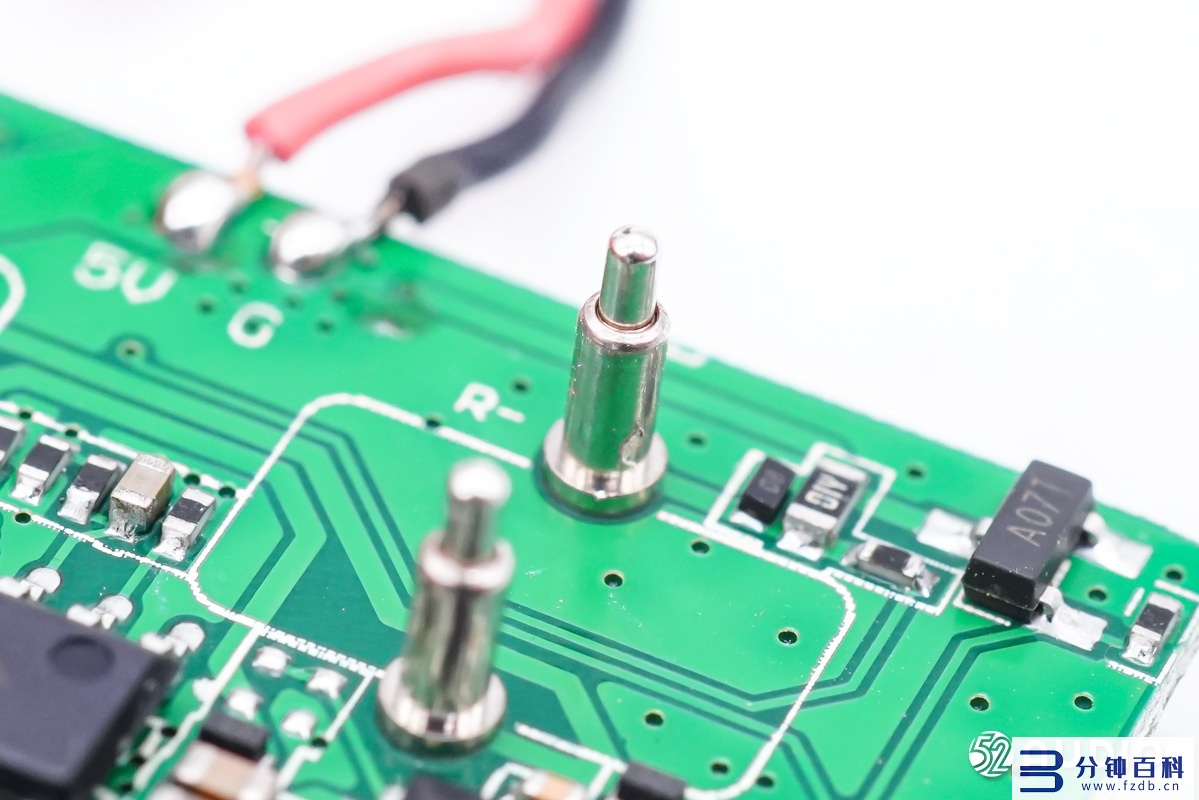

主板上为耳机充电的pogo pin连接器特写。

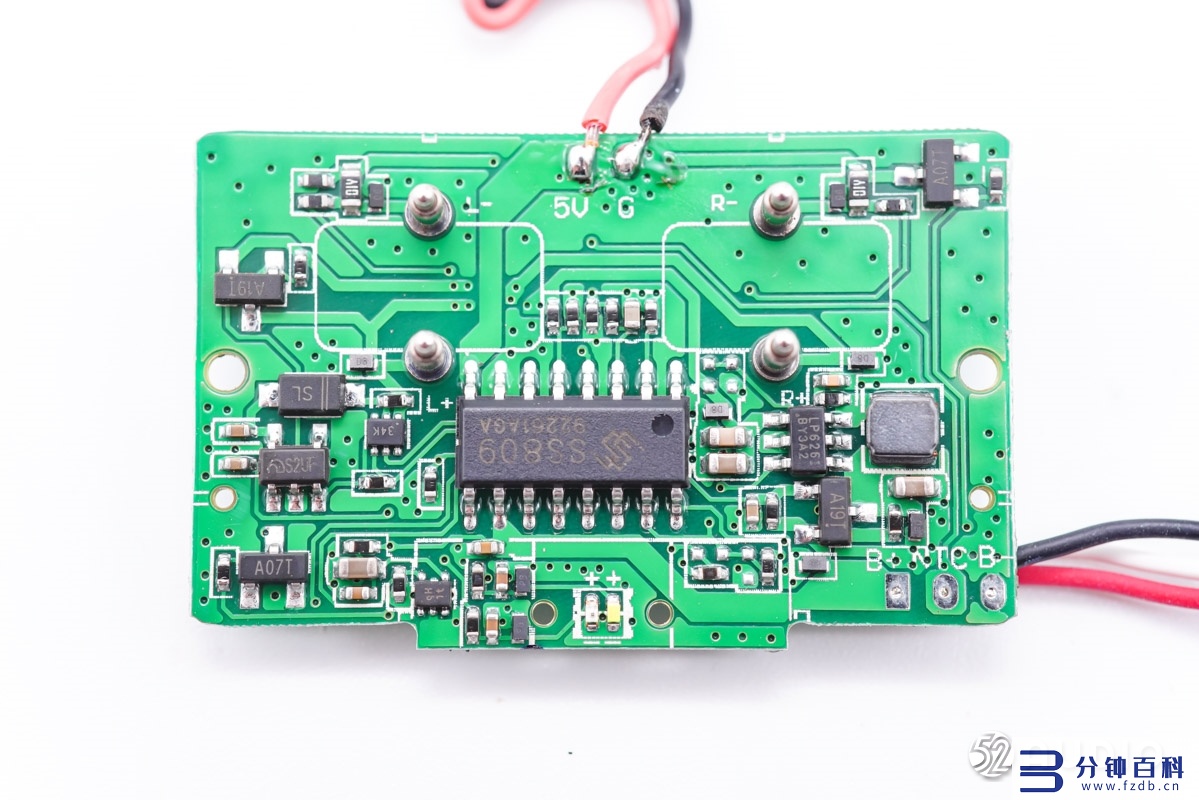

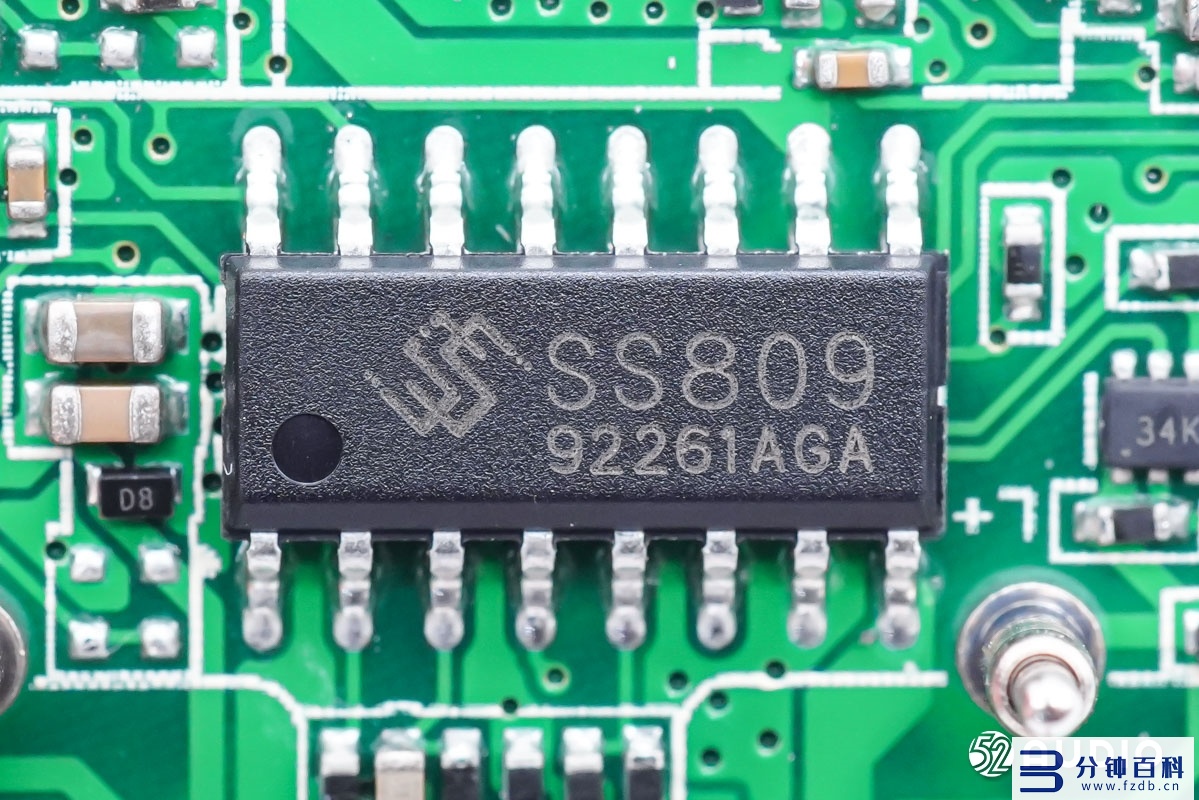

sinhmicro昇生微ss809是一款集成了充放电管理的ad型单片机,内置线性充电单元为锂电池充电,同时有专门的耳机通信接口,实现充电盒跟耳机双向通信功能;ss809集成了mcu微处理器和嵌入式闪存,可以更容易地升级其固件,便于工程师加入个性化的定制功能。尤其是电量显示方面,除了控制1-5颗灯显示外,还支持rgb灯效、led 188数码管、定制图案等,为工程师提供了自由编程的发挥空间。
针对tws产品的智能化趋势,ss881x系列已经与各大主流耳机平台实现双向通信功能,产品可以快速迭代。而且芯片集成专门接口,支持usb整机升级和产测。
据我爱音频网拆解了解到,目前已有小米、oppo、荣耀、redmi、realme、努比亚、联想、诺基亚、htc、漫步者、声阔、万魔、fiil、233621、酷狗、jbl、飞利浦、skullcandy、百度小度、雷蛇、紫米、阿思翠、聆耳、艾特铭客等众多品牌旗下tws耳机产品采用了昇生微方案。
sinhmicro昇生微ss809详细资料图。

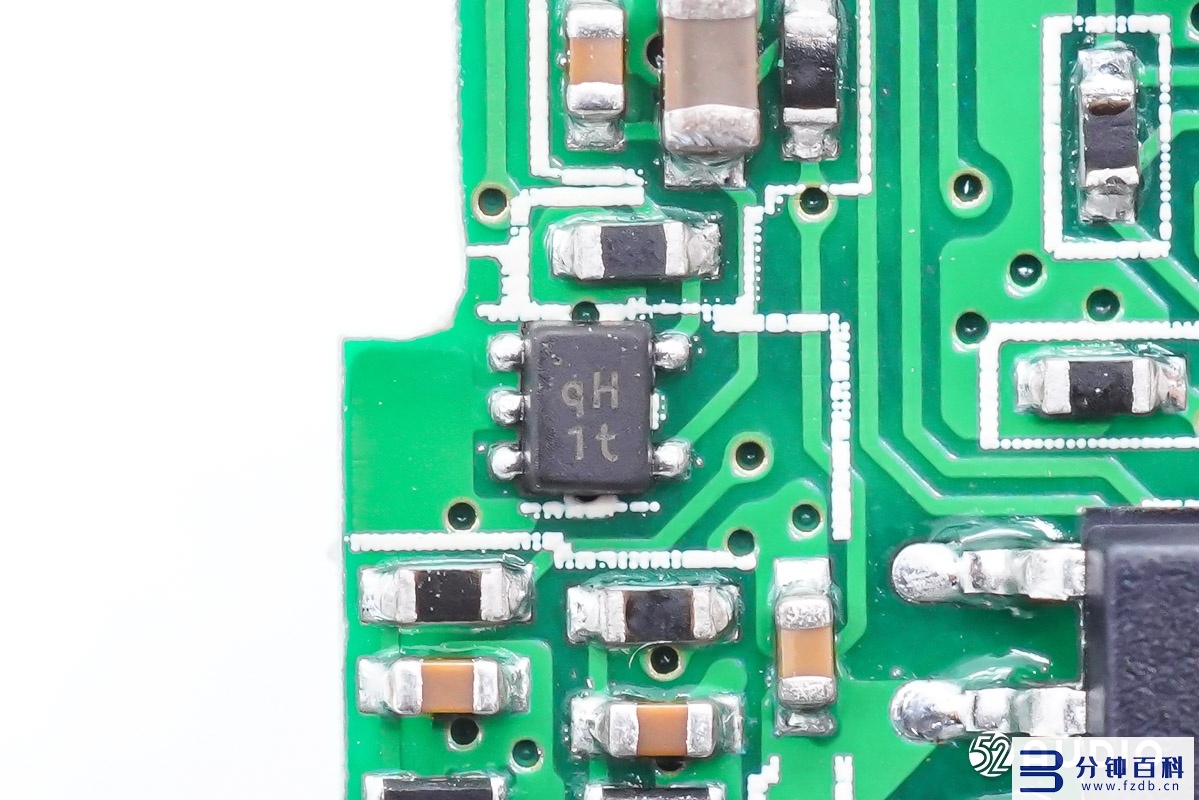

丝印qh1t的霍尔元件
,用于感知充电盒开关盖时的磁场变化,实现开盖即连功能。

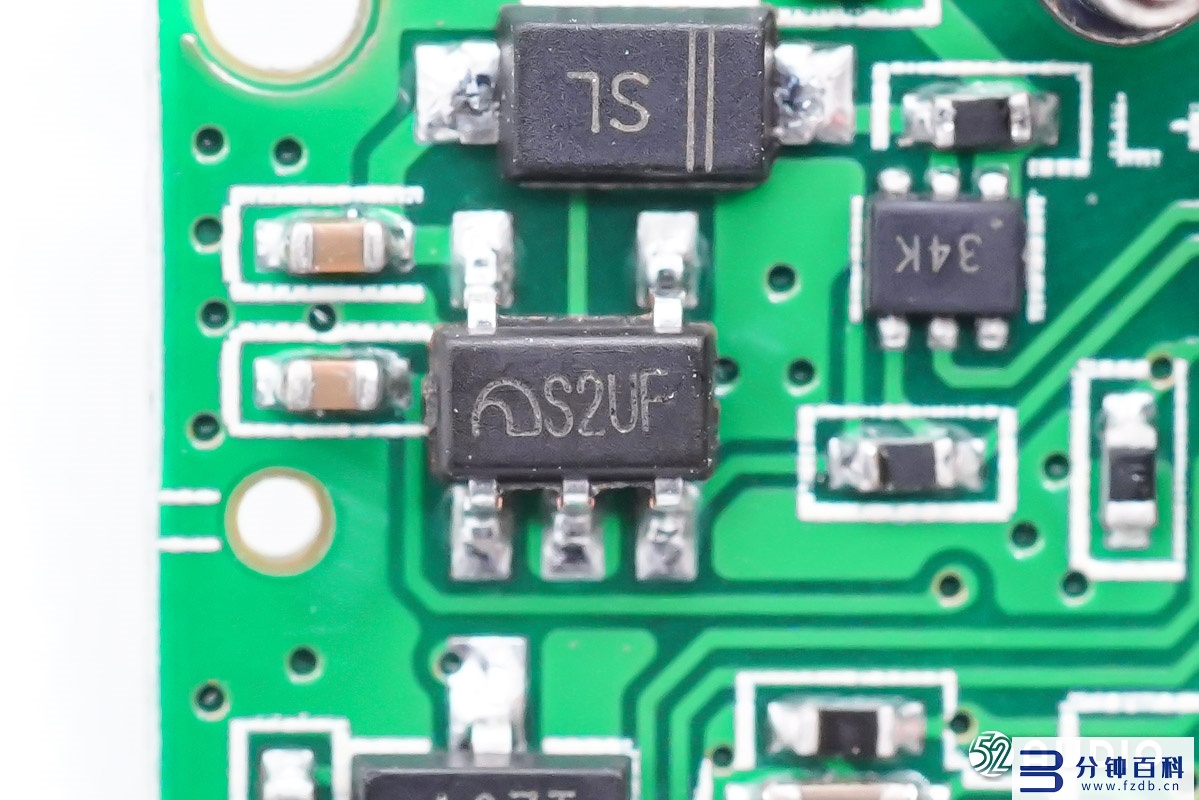

微盟s2uf的ic。
耳机拆解
进入耳机拆解部分,沿合模线撬开腔体,前后腔之间设置有黑色绝缘纸防护。

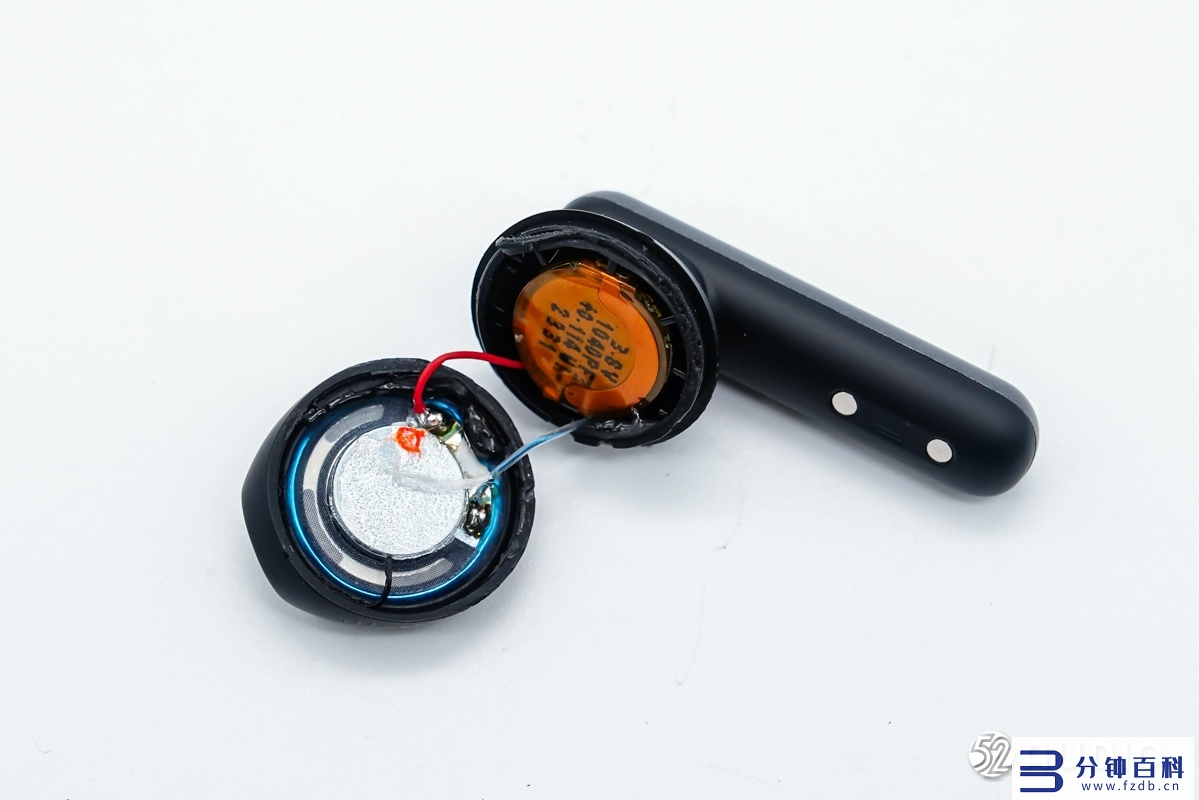

前腔内部扬声器结构一览,通过蓝色胶水固定。
扬声器和电池分别通过导线连接到后腔主板,导线通过胶水密封。
撬开耳机柄背部盖板,腔体内部结构一览。

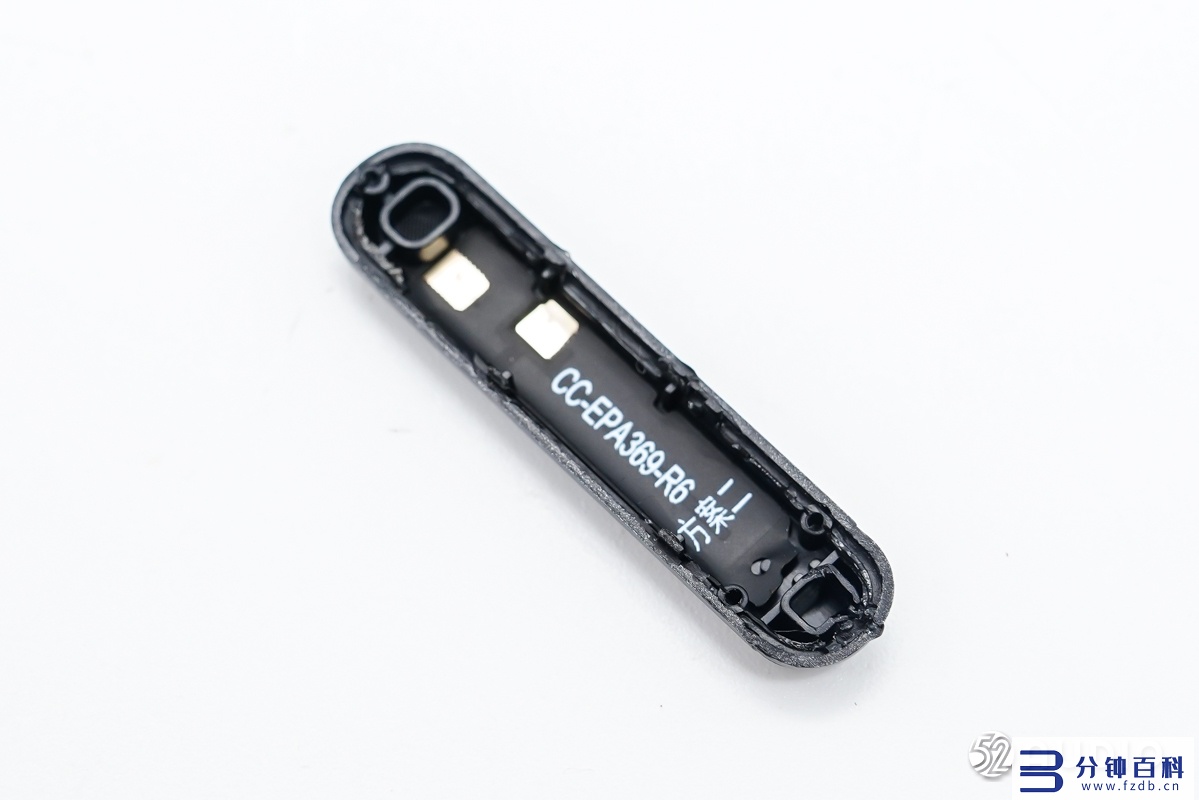

盖板内侧设置有蓝牙天线和触摸检测贴片,露铜与主板连接。两侧设置有麦克风拾音密封结构。
麦克风凹槽特写,内部细密防尘网防护。

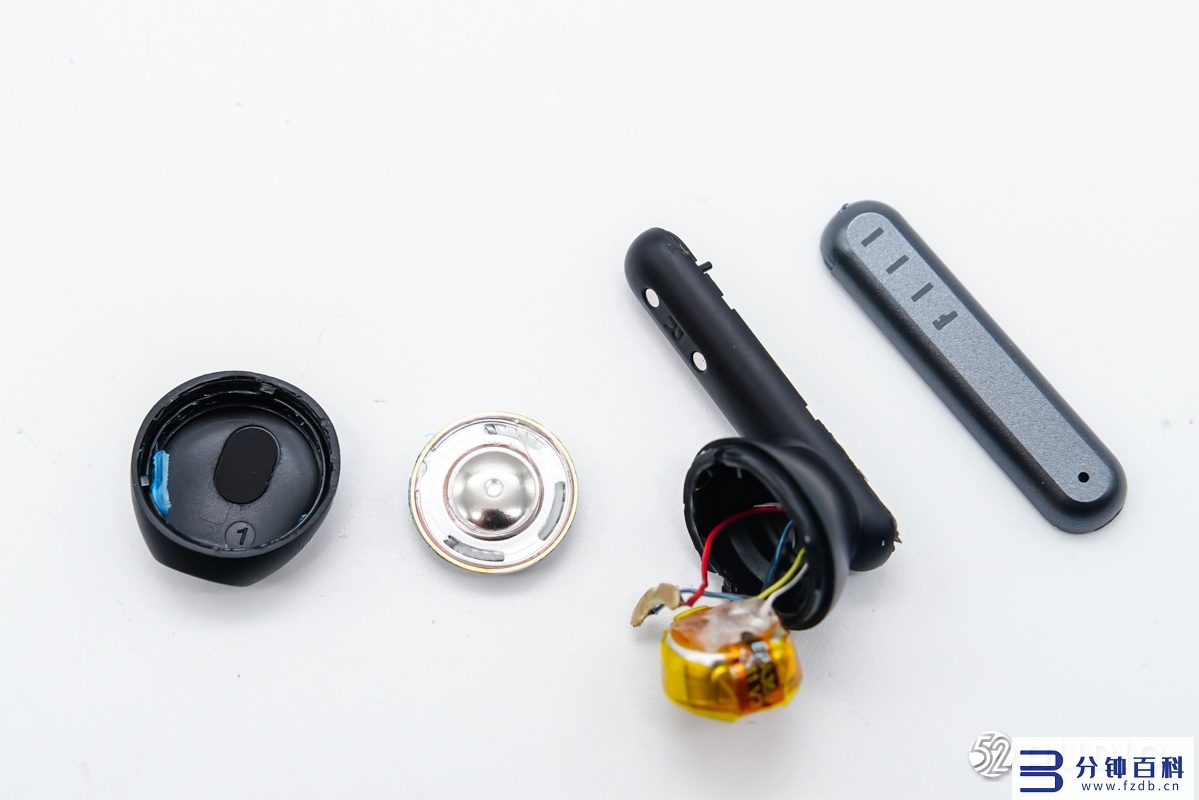

fiil key真无线耳机拆解一览。
前腔内部结构一览,调音孔有细密防尘网防护。
取出主板,耳机柄腔体内部结构一览。

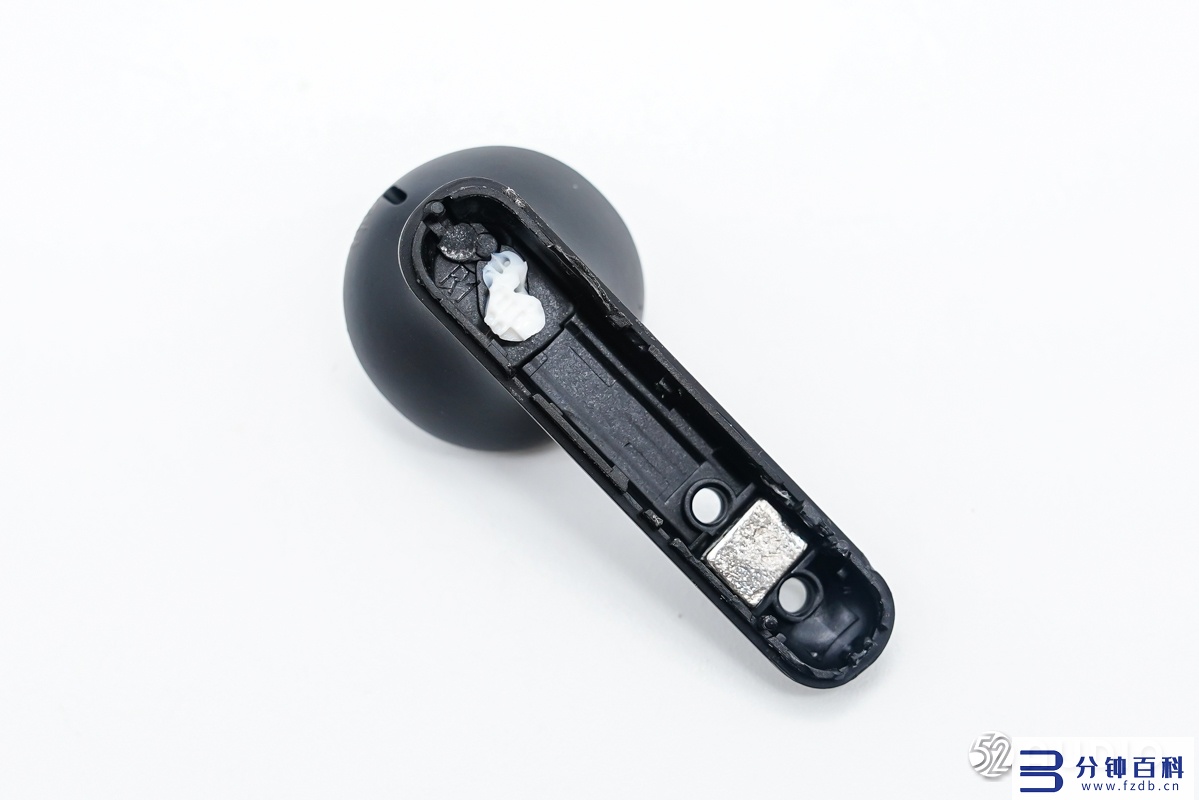

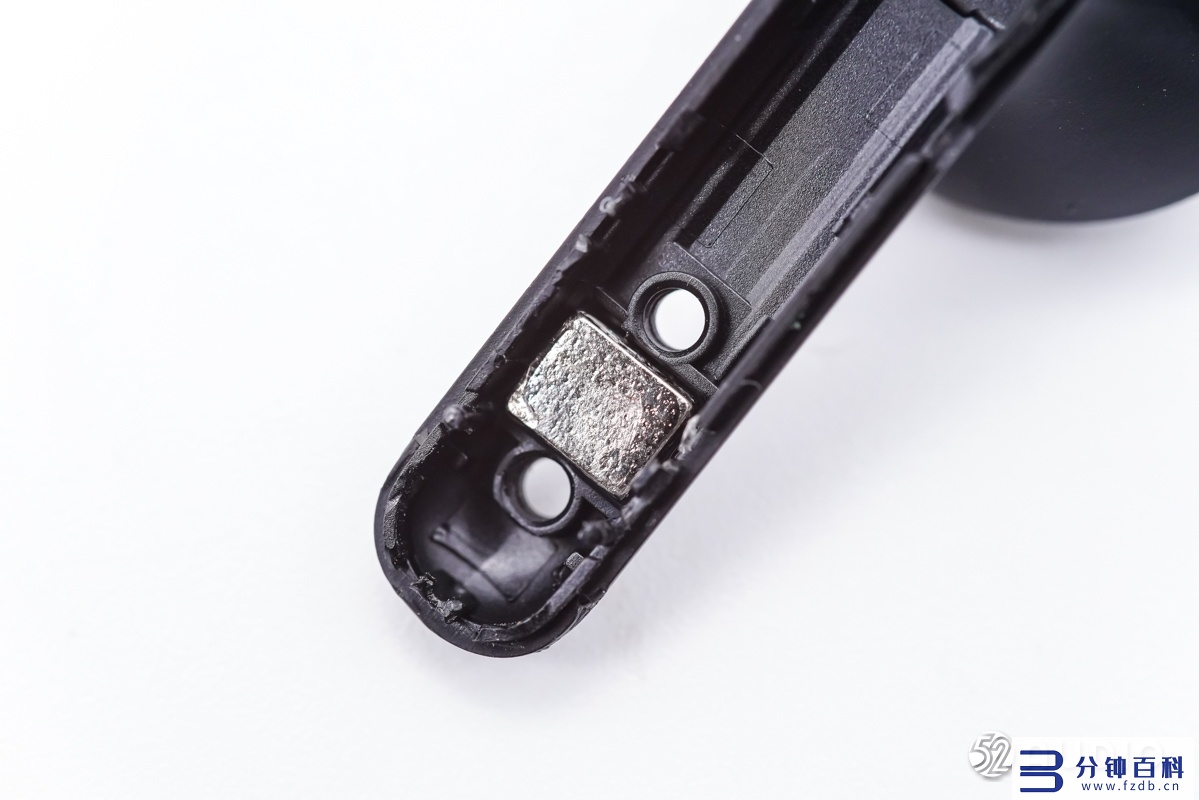

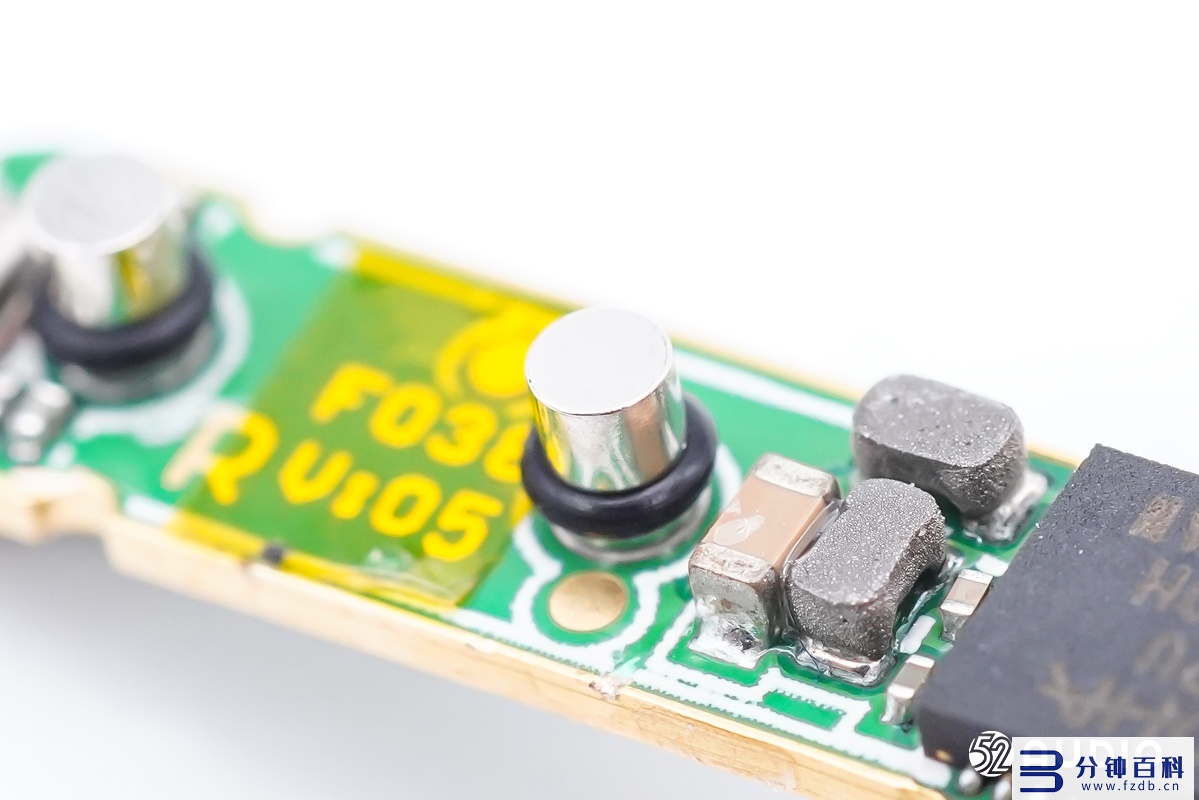

用于耳机固定的磁铁特写。

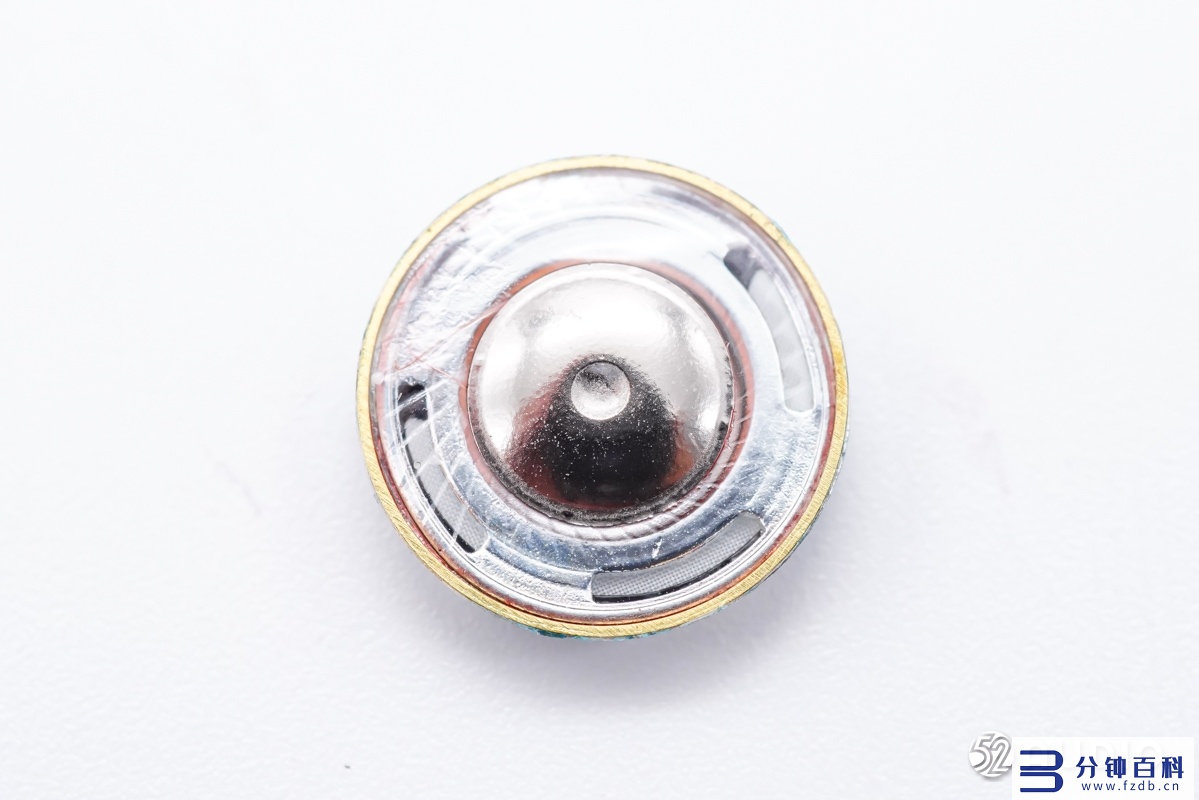

扬声器正面定制镀钛振膜特写。

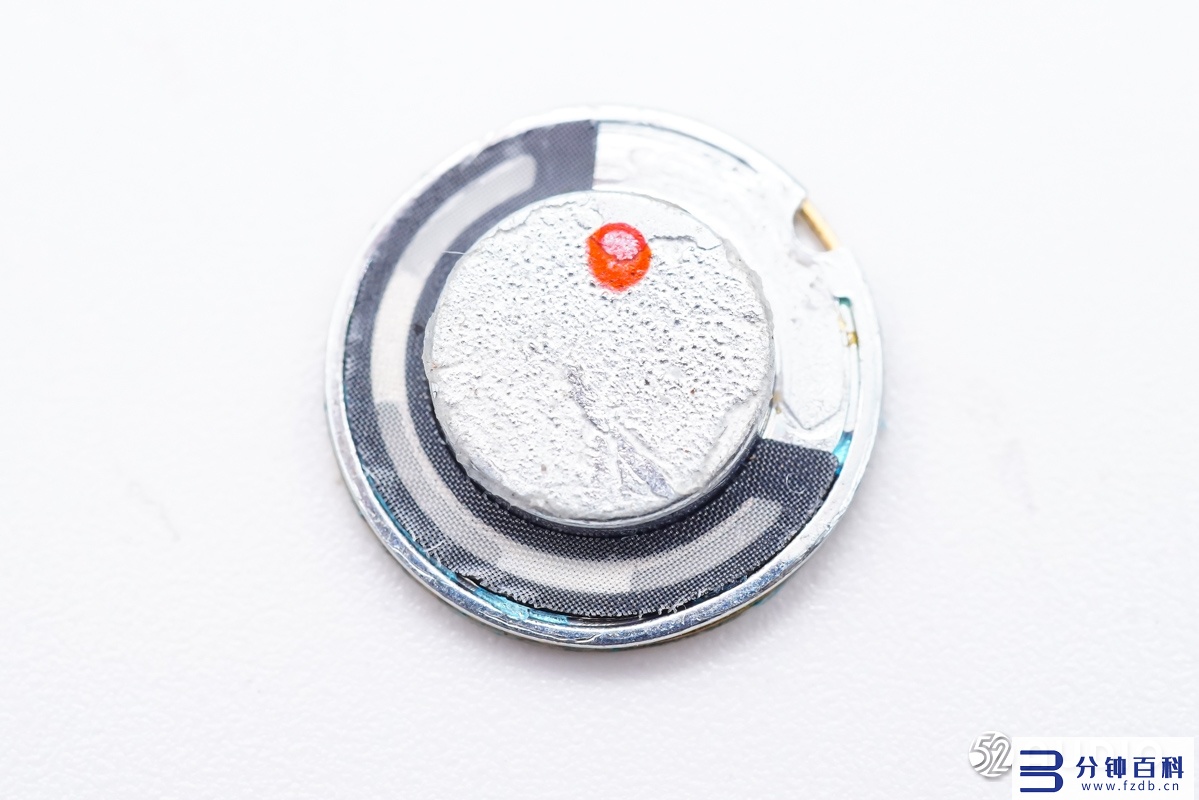

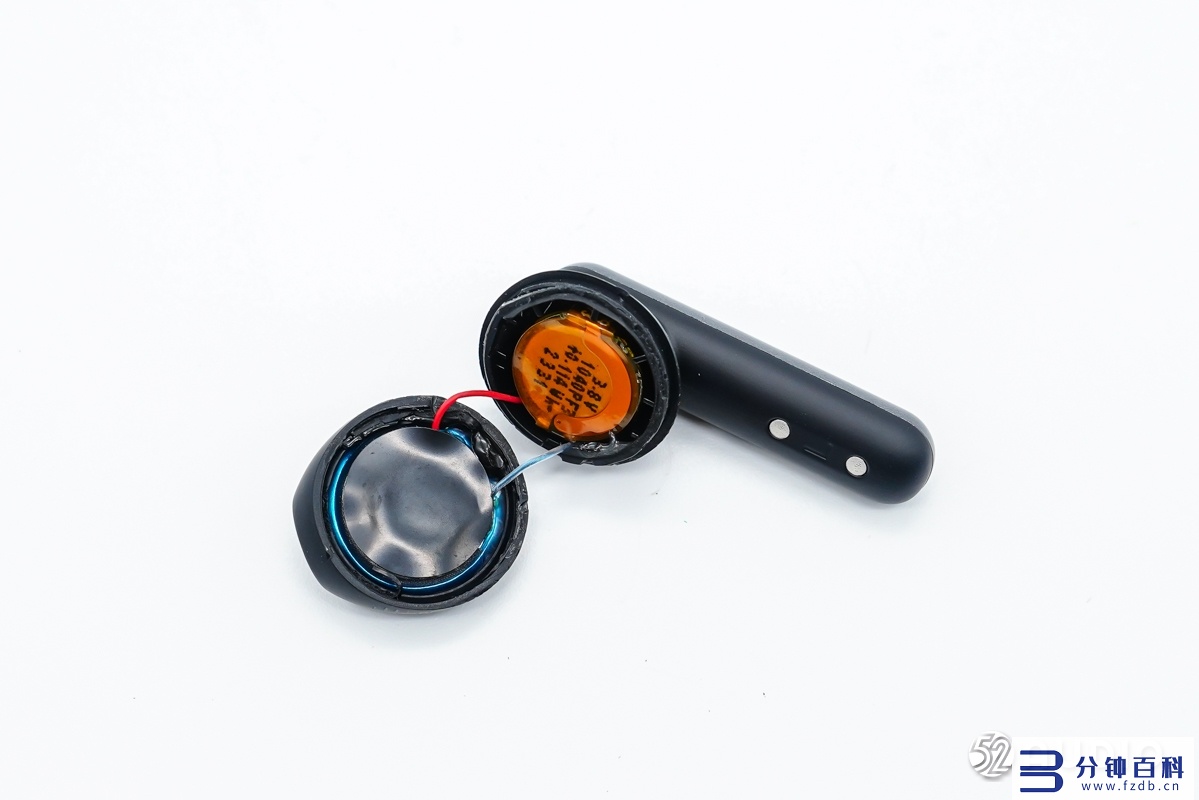

扬声器背面特写,四周设置调音孔,提升声学性能。

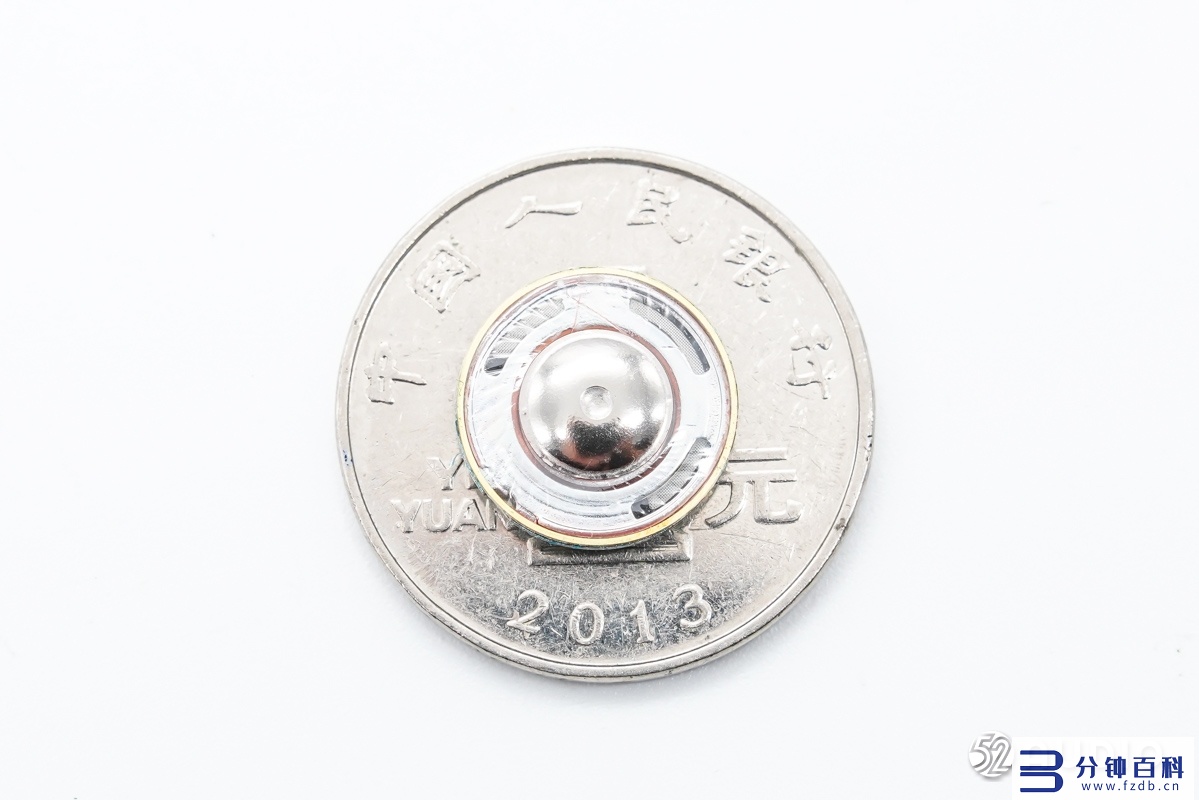

扬声器与一元硬币大小对比。

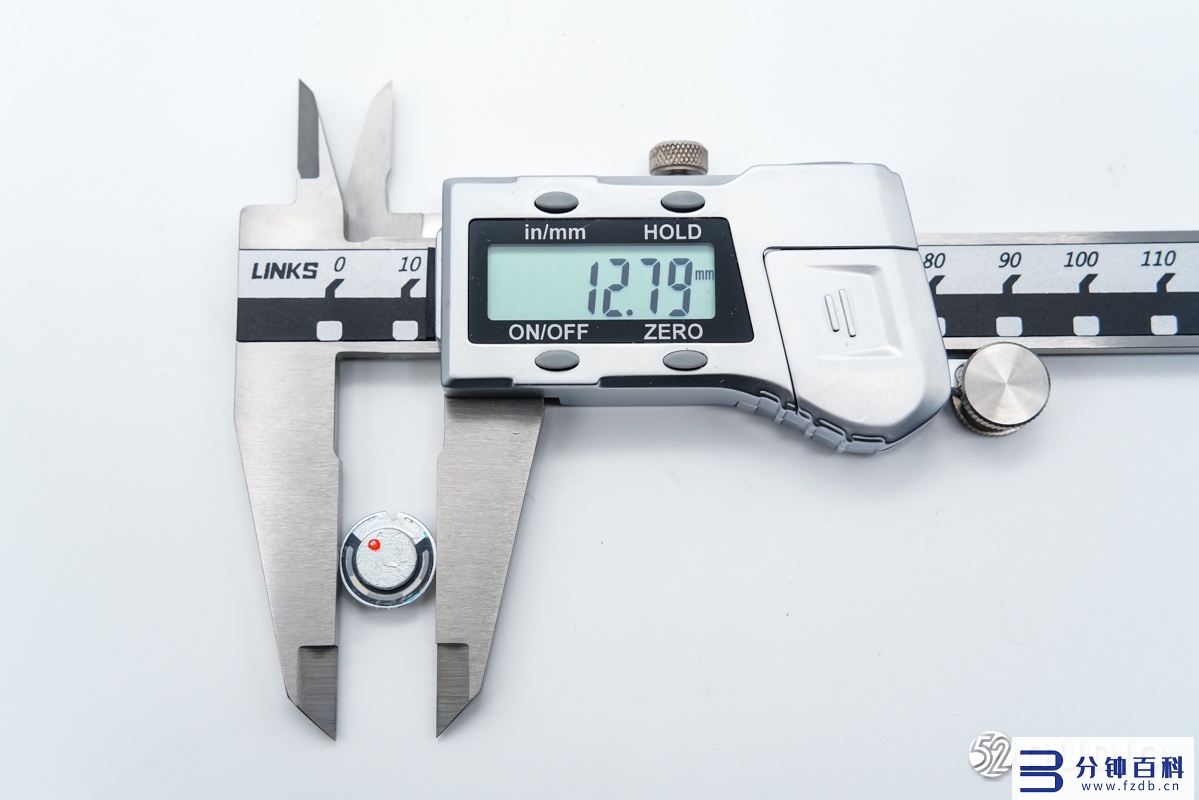

经我爱音频网实测,扬声器尺寸约为13mm。

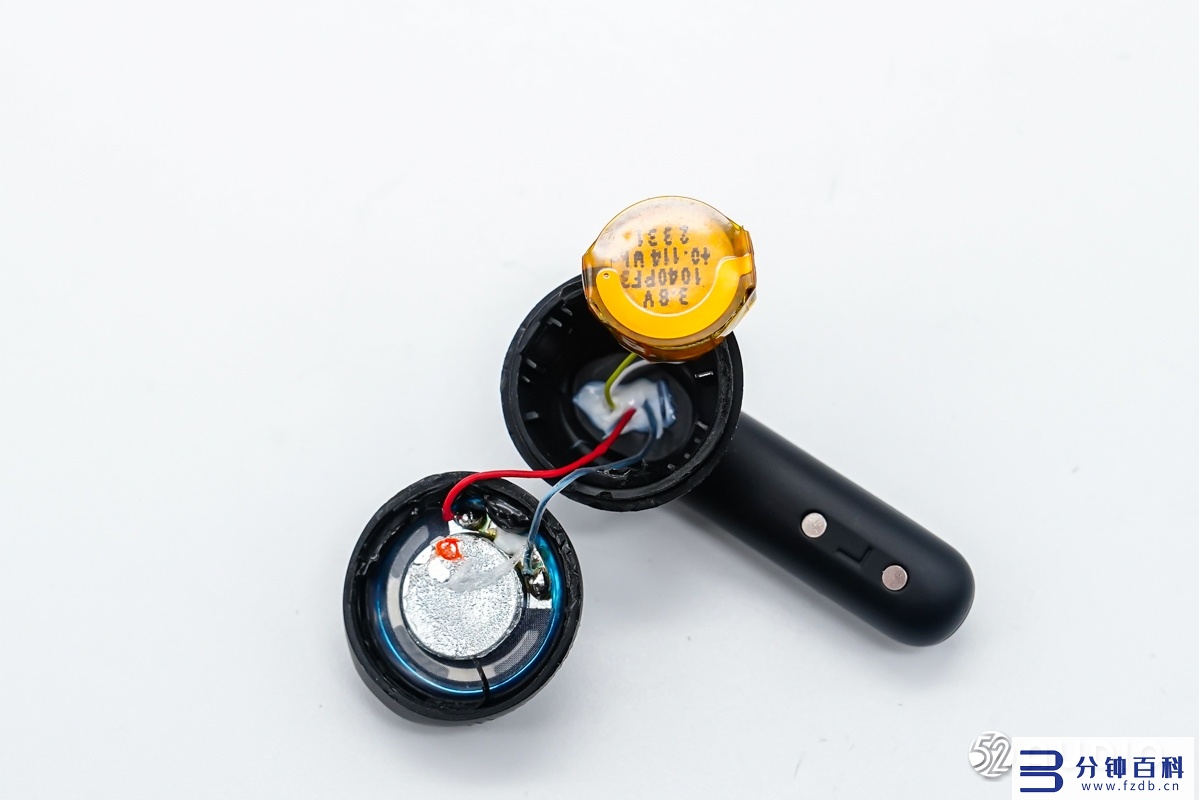

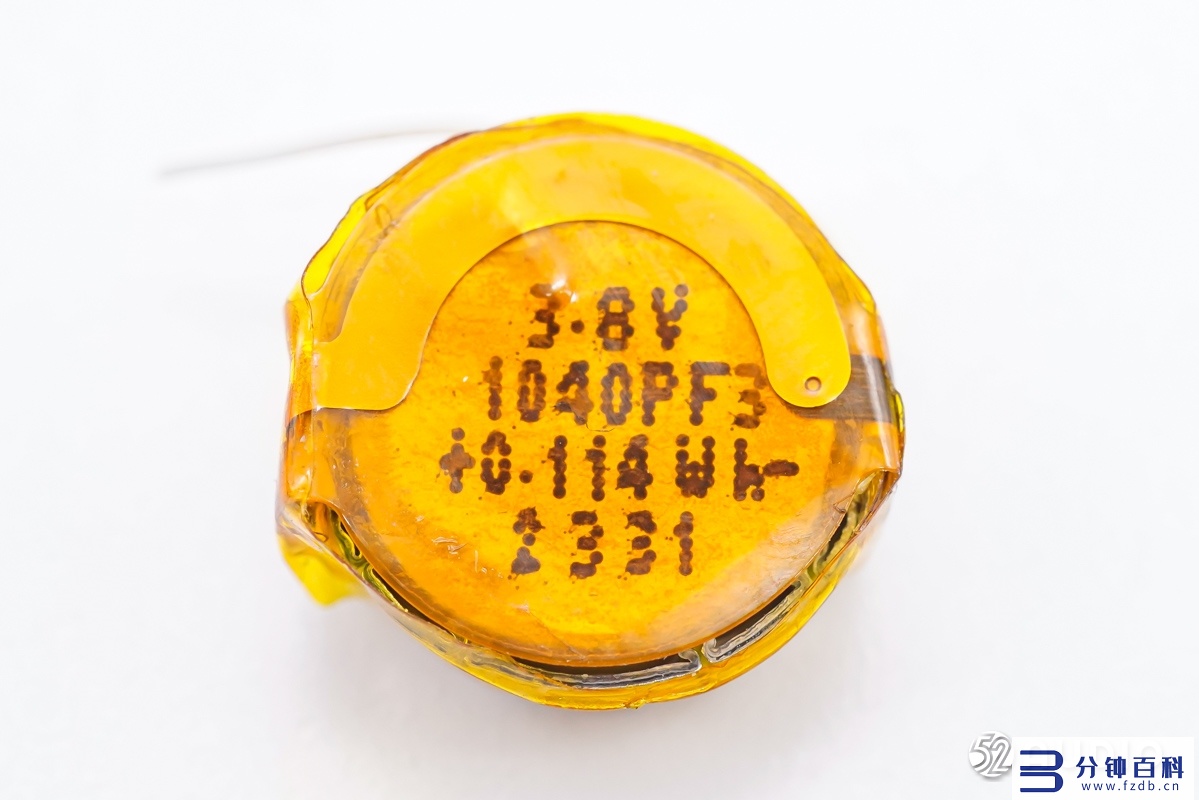

耳机内部采用软包扣式电池,型号:1040pf3,电压:3.8v,容量:0.114wh。

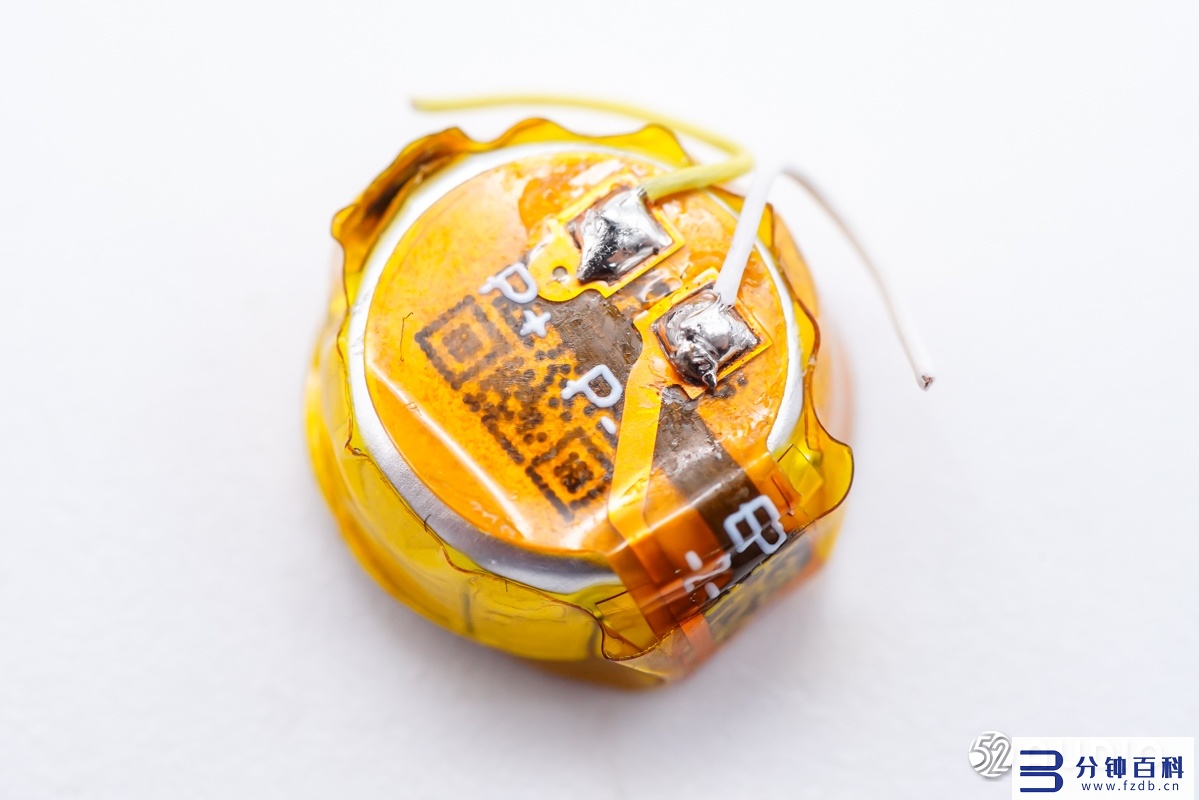

电池另外一侧丝印有二维码,导线与正负极焊接。

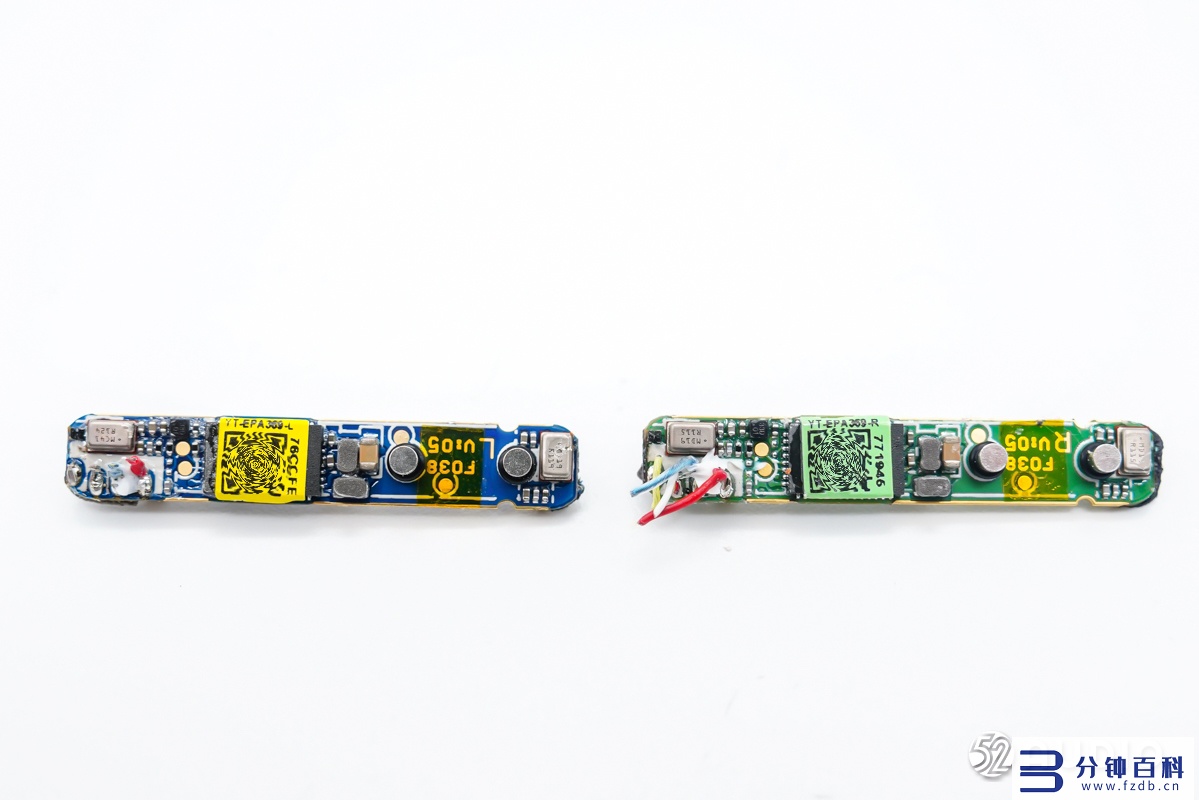

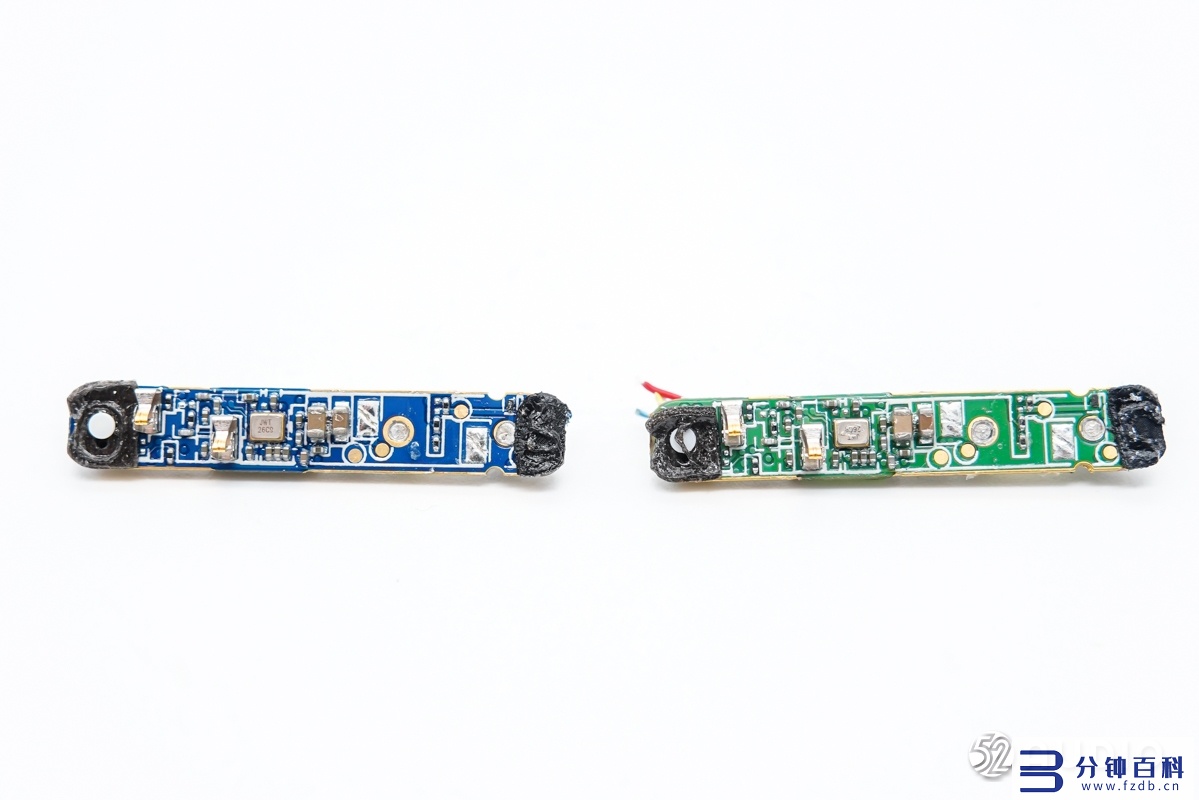

耳机主板一侧电路一览,左右耳机采用了蓝绿配色区分。

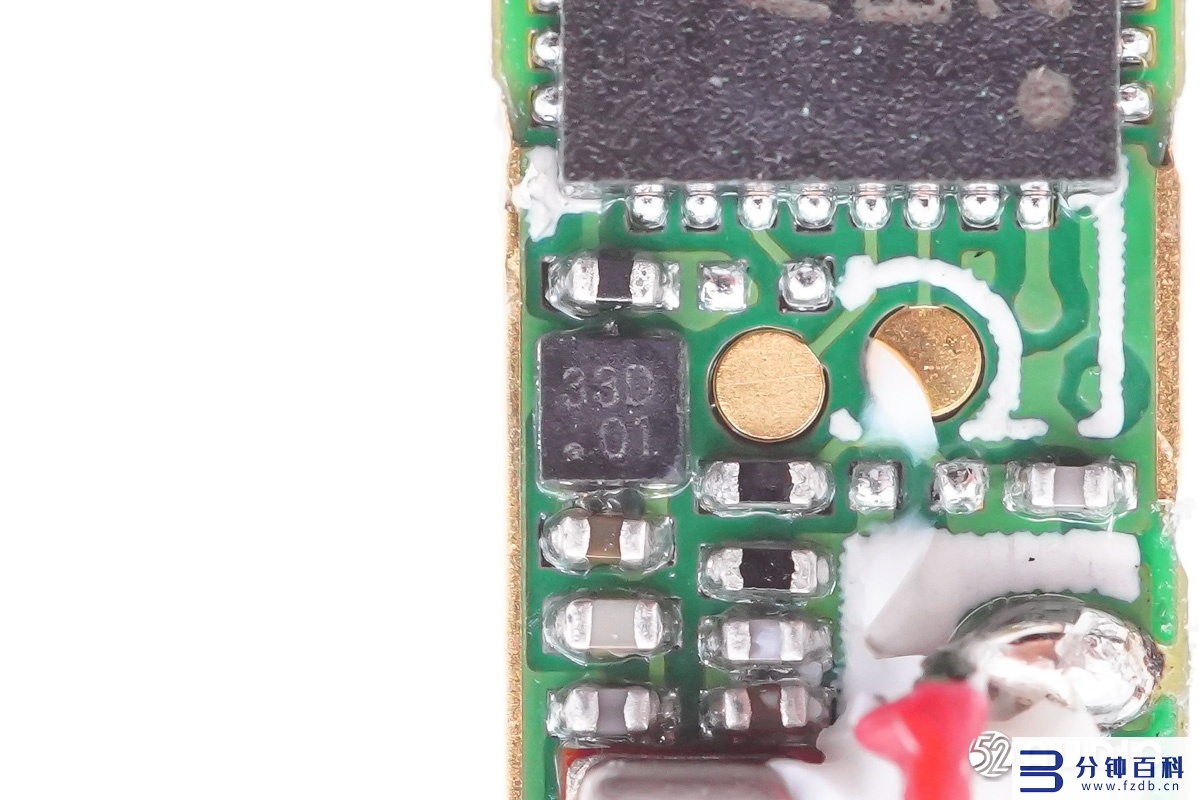

耳机主板另外一侧电路一览。

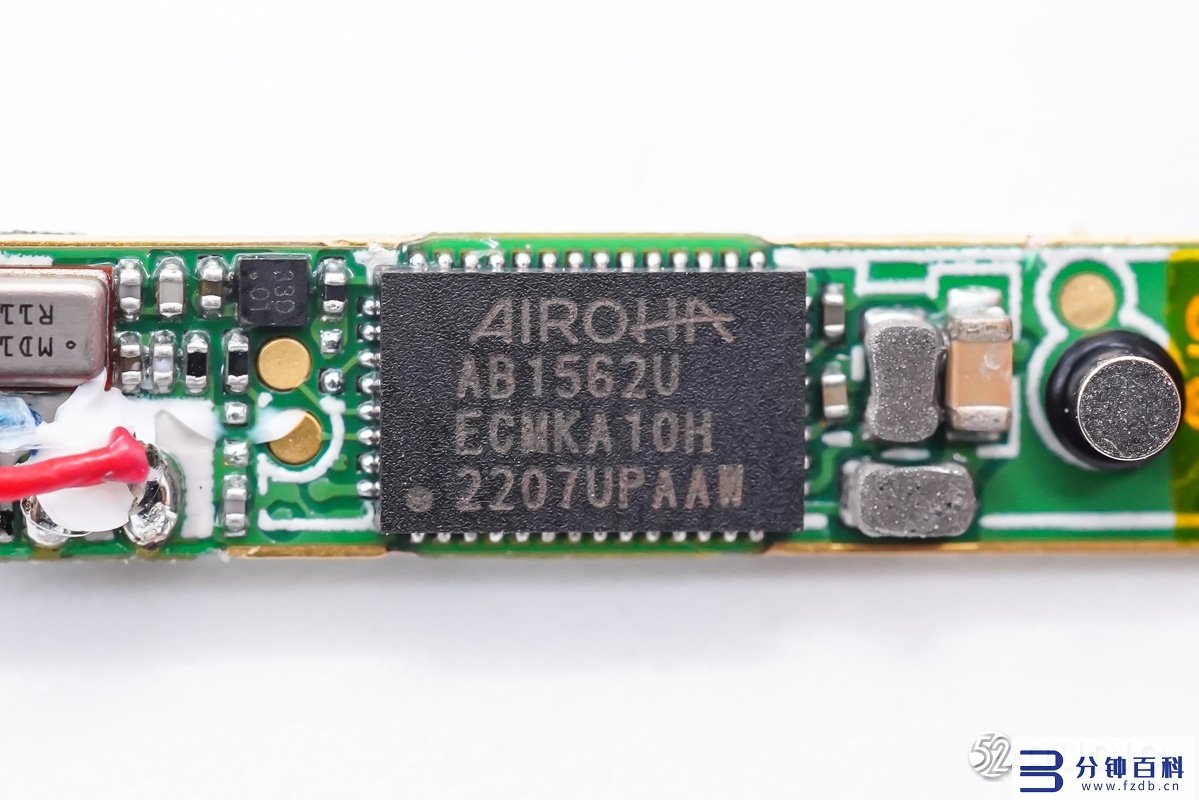

airoha达发(络达)ab1562u蓝牙音频soc,支持蓝牙5.3。ab1562系列单芯片凯发天生赢家的解决方案针对tws和立体声耳机进行了优化,可在大多数蓝牙音频耳机应用中提供出色的音频性能、清晰的语音和高级音乐质量。
ab1562内置tensilica hifi mini处理器,用于ab1562/1561的 i/o外围控制、协议栈和dsp处理功能。支持新一代回声消除和降噪方案,提高耳机产品语音通话的音频质量;还支持 airoha mcsync技术,允许耳塞在左右耳塞之间无缝切换,以获得更平衡的声音和低延迟。
据我爱音频网拆解了解到,市面上包括索尼、华米科技、万魔、realme、fiil、漫步者、缤特力、逸鸥等品牌的蓝牙耳机均大量采用了络达方案。

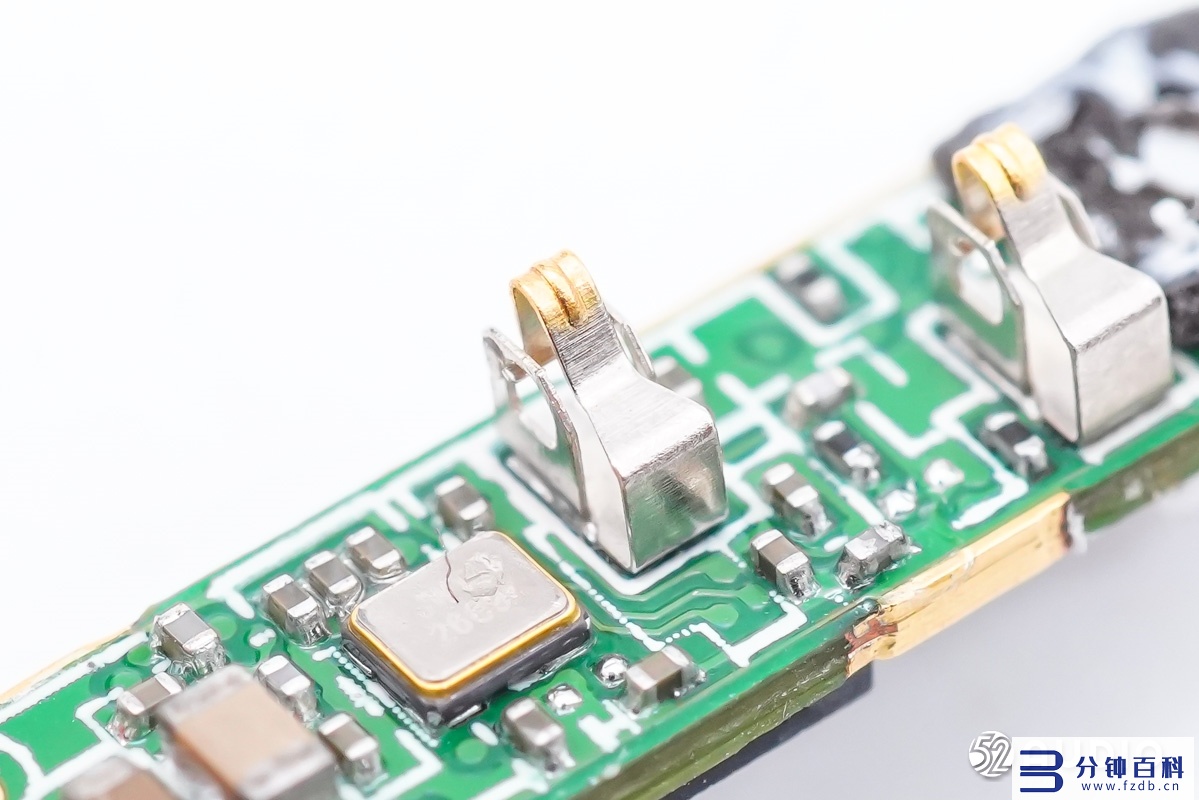

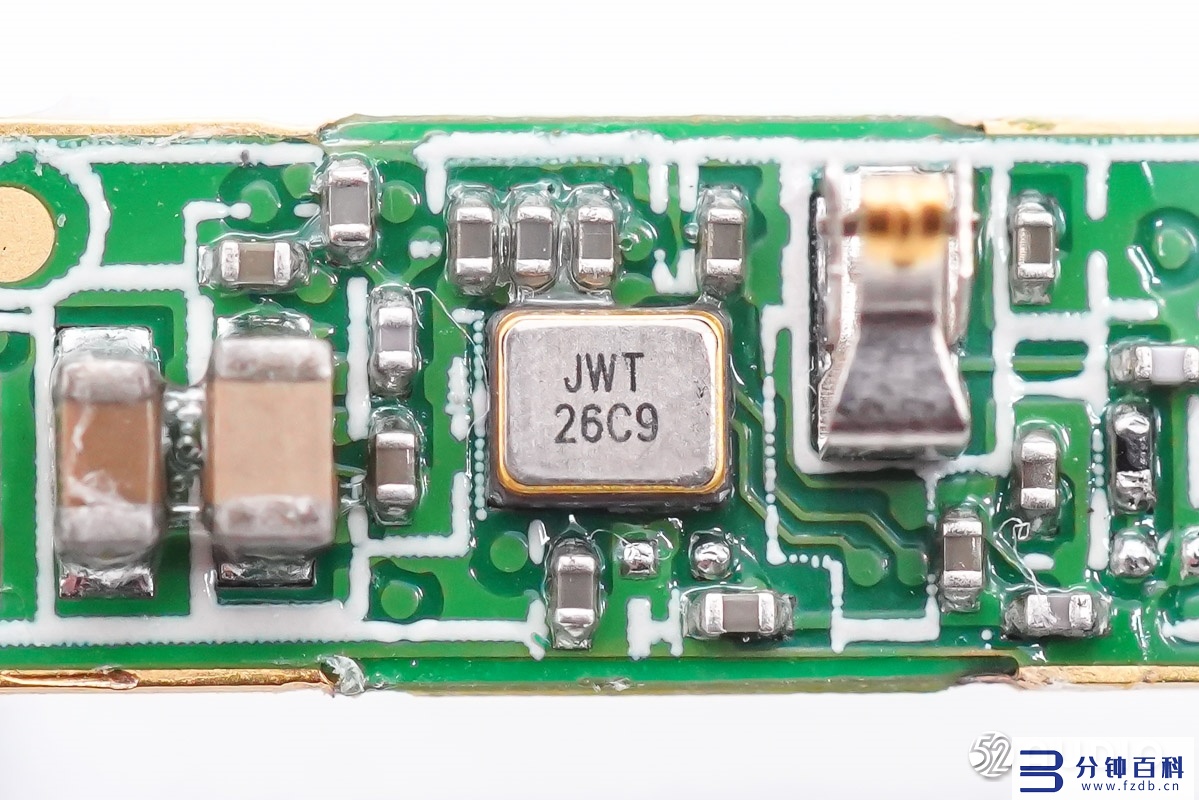

为蓝牙芯片提供时钟的晶振特写。

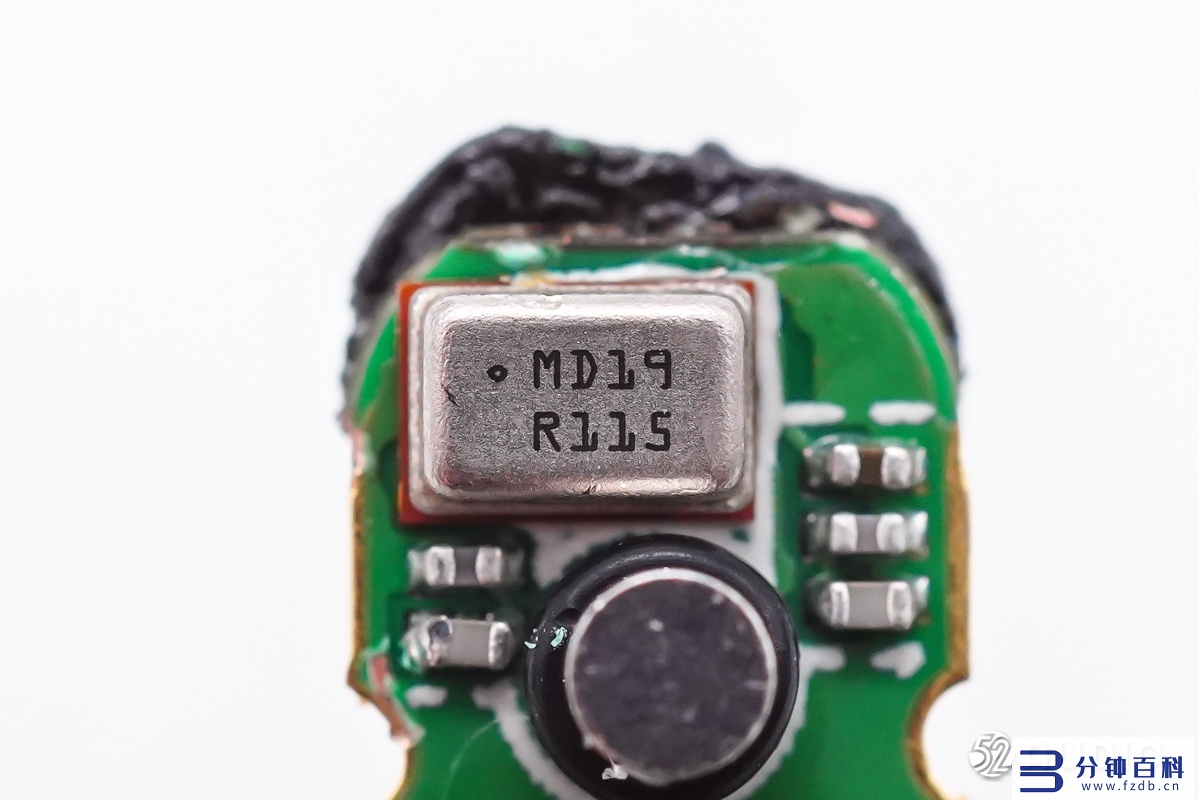

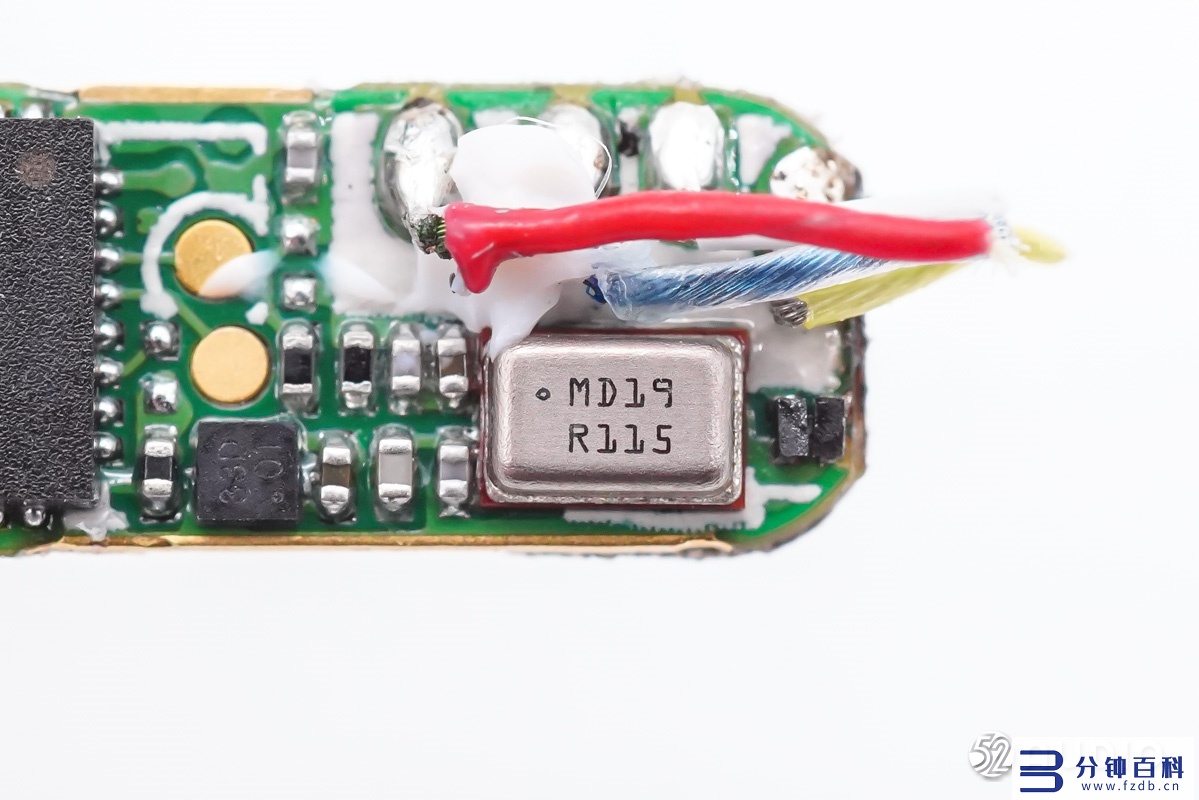

镭雕md19 r115的mems麦克风特写,用于语音通话拾音功能,来自瑞勤电子。
另外一颗同样规格的mems通话降噪麦克风特写,两颗麦克风协同拾音,搭配降噪算法,提供清晰地语音通话效果。
winsemi稳先微wsdf3311系列是单节锂离子/锂聚合物可充电电池组保护的高集成度芯片。产品具有过充、过放、过流、短路等所有电池需要的保护功能,并且工作时功耗非常低,同时还支持 ctl 船运模式设置。wsdf3311不仅仅为穿戴设备而设计,也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。

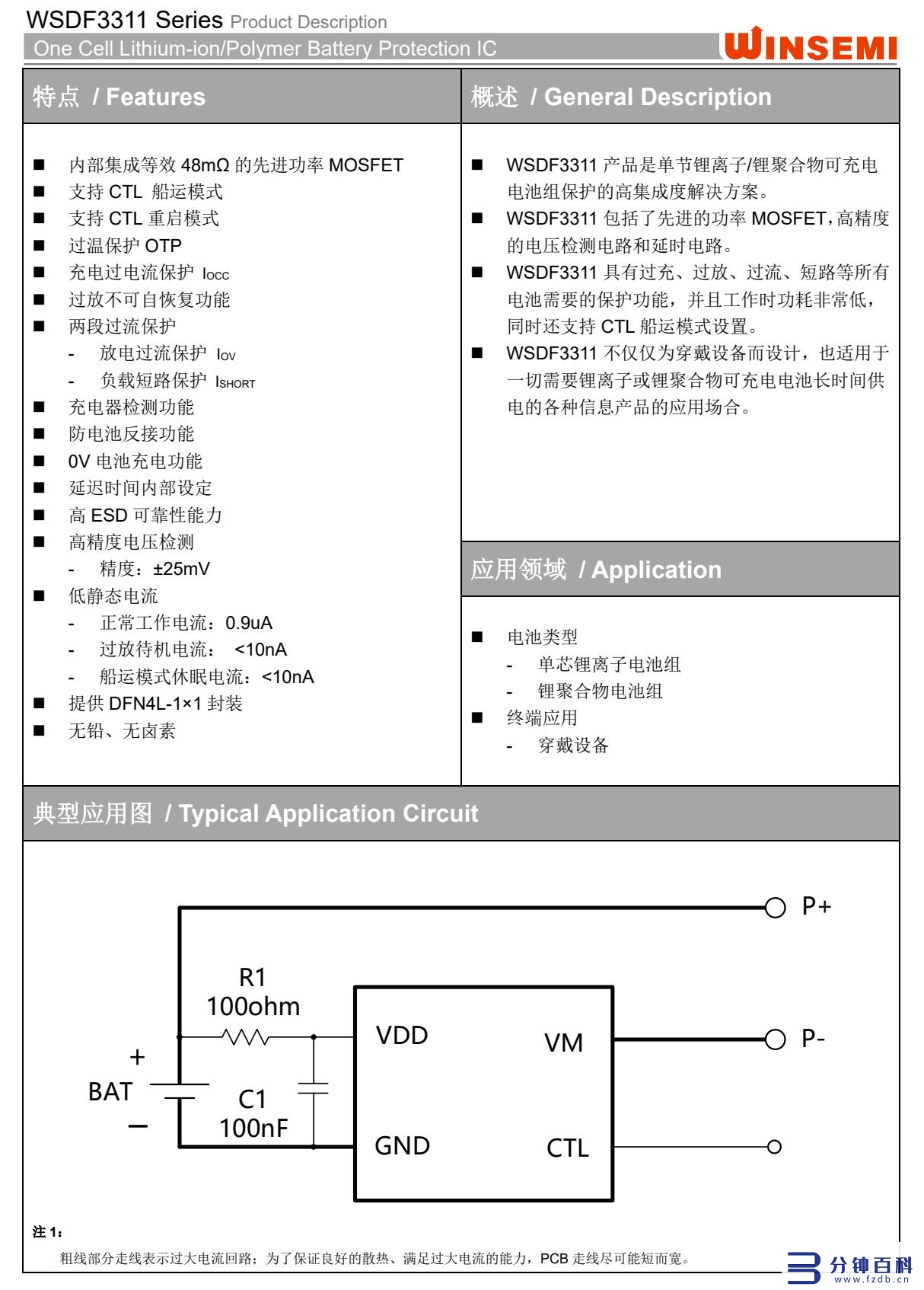

winsemi稳先微wsdf3311详细资料图。
耳机主板上用于充电的金属连接器特写,设置有橡胶垫缓冲密封。
用于连接触摸检测贴片的金属弹片连接器。

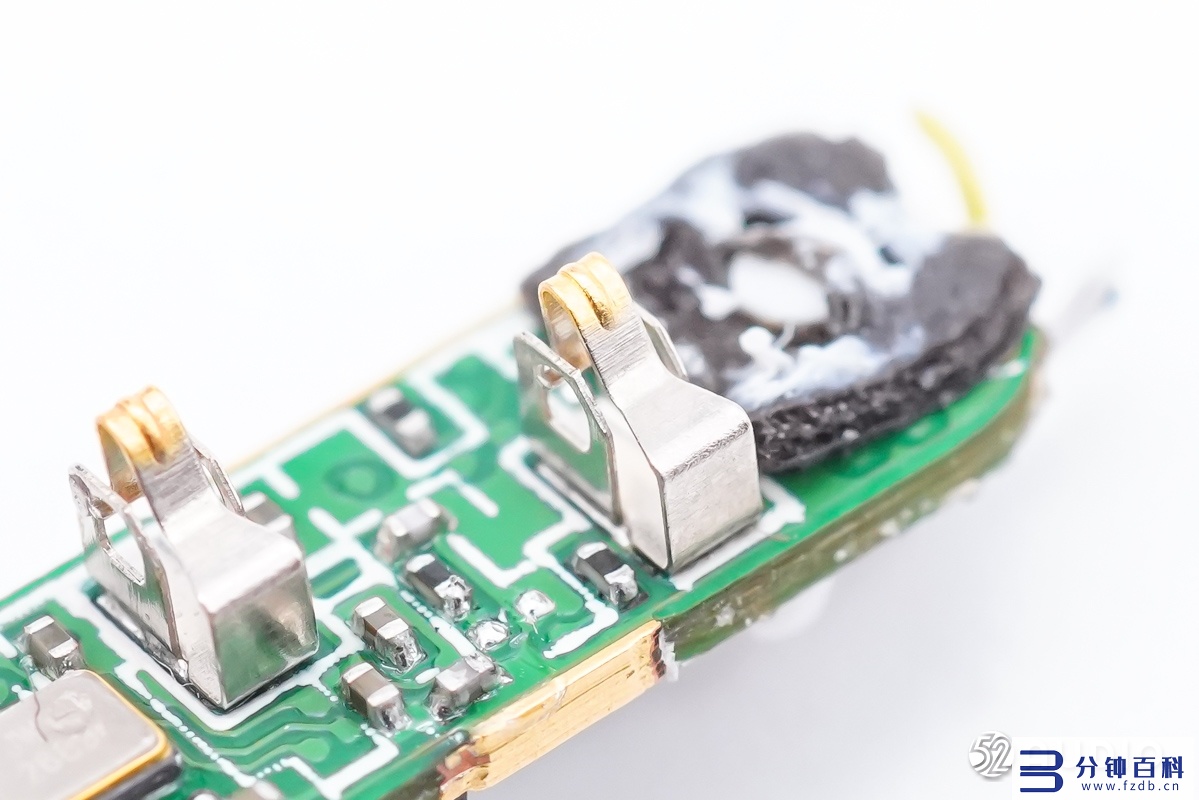

用于连接蓝牙天线的金属弹片特写。

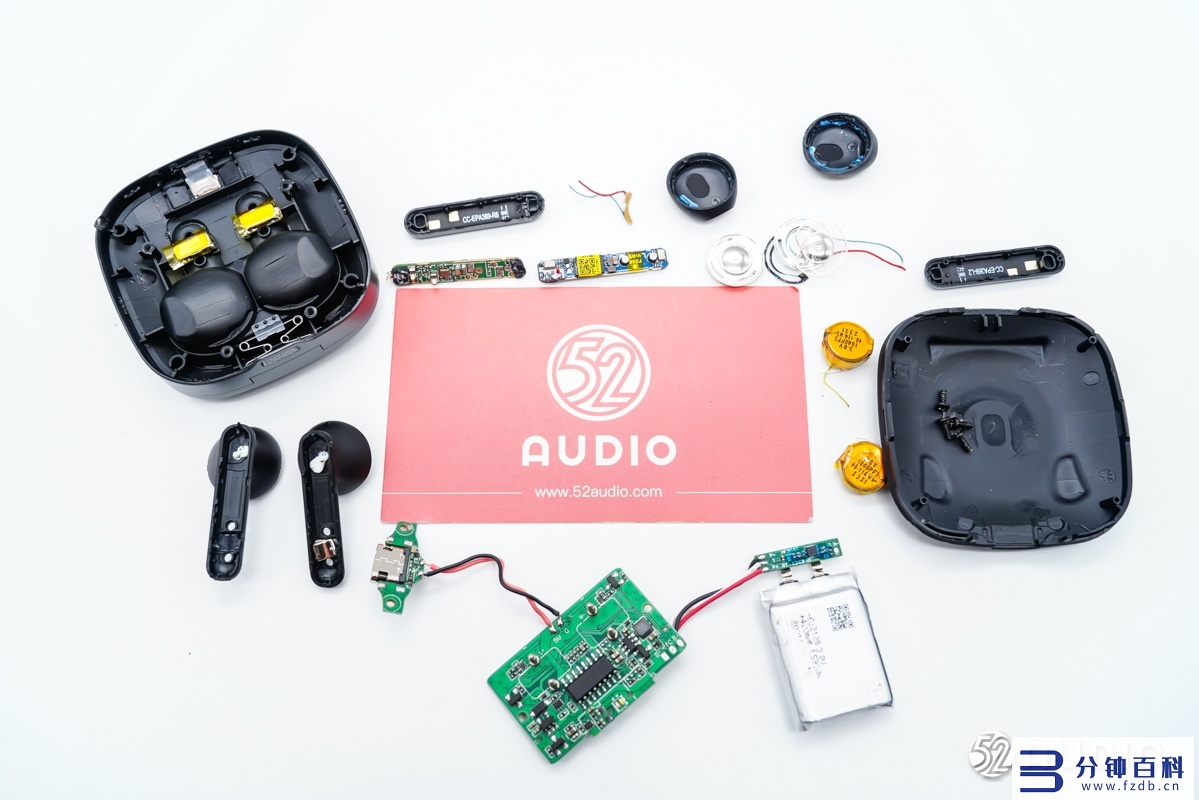

fiil key真无线耳机拆解全家福。
三、我爱音频网总结
fiil key真无线耳机在外观设计上延续了家族式的类金属质感,充电盒采用类似launchpad(打击垫)方形按钮设计,“圆外有方,棱角分割弧度”的设计语言,搭配cd纹理的fiil品牌装饰,极具美观和辨识度;耳机采用了柄状的半入耳式设计,重量仅为3.7g,提供舒适无感的佩戴体验。
内部结构配置方面,充电盒采用type-c接口输入电源,由昇生微ss809单片机负责为内置420mah锂电池充电,并同时有专门的耳机通信接口,实现充电盒跟耳机双向通信功能;由微源半导体lp6261超低静志电流同步升压转换器,将内置电池升压为耳机充电,具有true真关闭功能,可在关闭和输出短路条件下断开输入和输出。
耳机内部采用了13mm定制镀钛振膜单元,0.114wh软包扣试电池,主板上设置有稳先微wsdf3311锂电保护ic。耳机主控芯片为达发(络达)ab1562u蓝牙音频soc,支持蓝牙5.3,支持airoha mcsync技术,支持新一代回声消除和降噪方案,搭载两颗瑞勤mems麦克风,用于提升语音通话质量。
